組合網架結構的節點施工要求

文章出處:www.plumbingontimenational.com責任編輯:查看手機網址
掃一掃!組合網架結構的節點施工要求掃一掃!
人氣:-發表時間:2020-05-25 15:46【

要使組合網架結構能夠協同工作,關鍵在于上弦節點的連接構造。根據上弦板和肋的受力特性,在通常情況下就要求上弦節點在上弦平面內與各桿件的連接是剛性的,以便傳遞軸力和彎矩。但由于組合網架結構的腹桿與一般的網架腹桿一樣,只承受軸力,腹桿與上弦節點的連接仍可為鉸接。因此,組合網架結構的上弦節點可認為是一種在上弦平面內剛接,在上弦平面外鉸接的半剛半鉸節點。

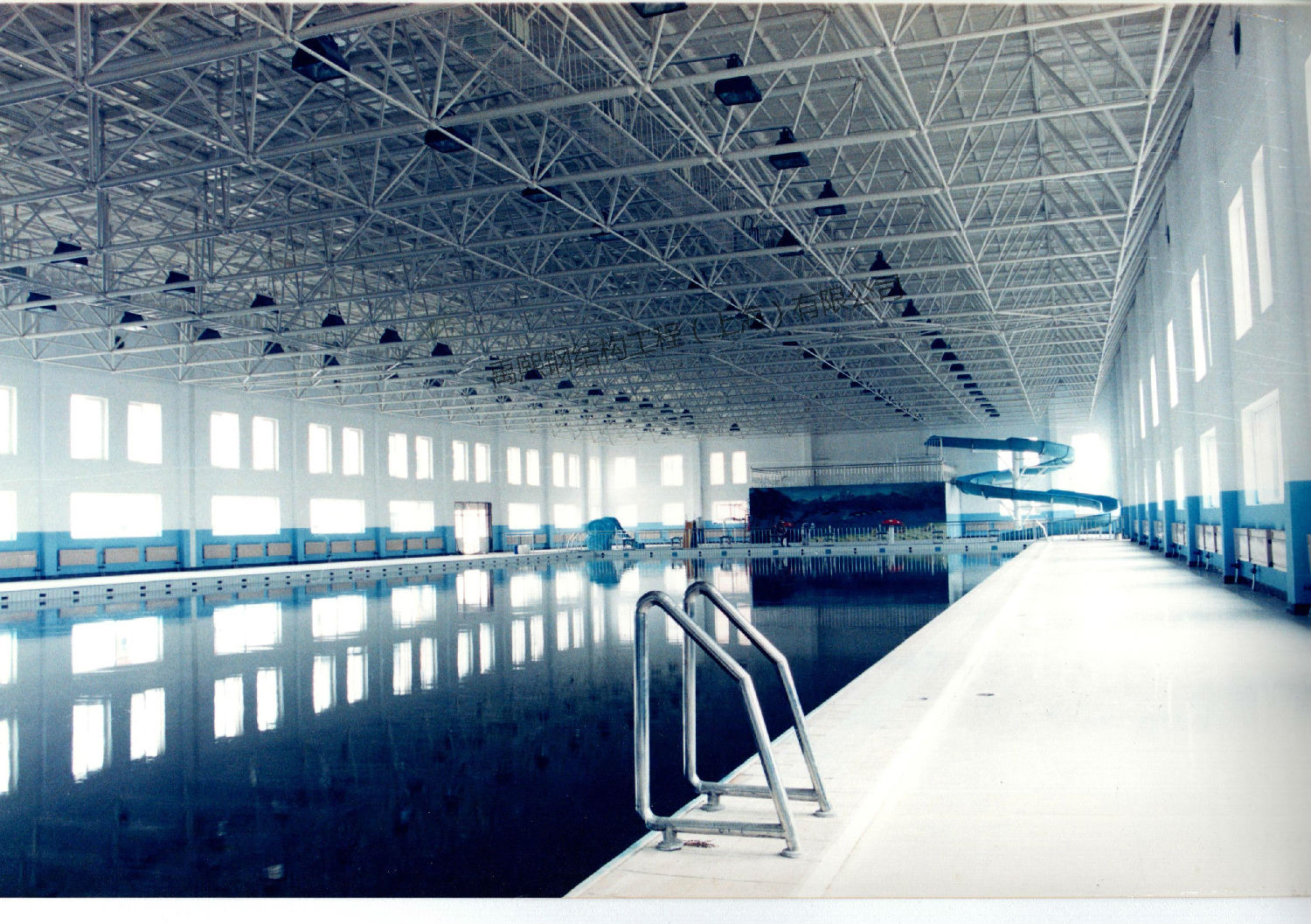

網架

組合網架結構的上弦節點構造應符合下列要求:

(1)必須保證鋼筋混凝土帶肋平板與網架的腹桿、下弦桿能共同工作;

(2)腹桿的軸線與作為上弦的帶肋板有效截面的中軸線在節點處應交于一點;

(3)支承鋼筋混凝土帶肋板的節點板應有效地傳遞水平剪力。

根據工程實踐經驗和試驗研究結果,組合網架結構的上弦節點主要有下列幾種:

(1)焊接十字板節點。焊接十字板節點是由一般鋼網架的十字板節點發展而來的,主要用于角鋼組合網架結構。板肋底部預埋鋼板應與十字節點板的蓋板焊接牢固以傳遞內力,必要時蓋板上可焊接U形短鋼筋,埋入灌縫中的后澆細石混凝土,縫中宜配置通長鋼筋。當組合網架結構用于樓層時,宜采用配筋后澆細石混凝土面層。河南省新鄉百貨大樓擴建工程、湖南省長沙紡織大廈等都采用構造類似的這種焊接十字板節點的組合網架結構。

(2)焊接球缺節點。焊接球缺節點是由沖壓成型的球缺與鋼蓋板焊接而成的,球缺通常用小半球。它具有剛度大,加工制作簡單,腹桿連接方向性強的特點。預制鋼筋混凝土上弦板可直接擱置在球缺節點的支承蓋板上,并將埋件與蓋板焊接牢固,灌縫后將上弦板四角頂部的埋件再用一蓋板連接,天津大學曾選用這種焊接球缺節點,進行了6m跨度單向折線形組合網架結構的實物模型試驗,效果良好。

(3)螺栓環節點。這是我國自行通過試驗、試制到工程應用的組合網架結構專用的上弦節點。鋼材選用45號鋼,腹桿仍可通過高強螺栓與下弦螺栓球節點和上弦螺栓環節點連接。在螺栓環上由工廠預先采取可靠的焊接工藝加焊一塊Q235鋼的圓形鋼板,以便擱置上弦預制板,且可采用俯焊與預制板的Q235鋼預埋鋼板進行現場焊接,同時可調節圓鋼板的大小來減少螺栓環的規格和用鋼量,增強螺栓環的剛度。這種螺栓環節點首先用于1992年上海建成的上海國際購物中心七、扒層大跨度組合網架樓層結構,并獲得了國家專利。此后,在上海、湖北、廣東有十多項工程中獲得推廣應用。
