無錫恩福油封有限公司工場網架

文章出處:責任編輯:查看手機網址
掃一掃!無錫恩福油封有限公司工場網架掃一掃!
人氣:-發表時間:2017-05-26 10:04【

  無錫恩福油封有限公司W(wǎng)NF第一工場網架投影面積約15000平方米,跨度56m*2,長度136m,網格3.75m~4m,結構高度3.2m,支撐形式為上弦柱點支撐,結構形式為正方四角錐螺栓球節點網架,結構設計采用的軟件是中國建筑科學研究院的MSGS8.0。

  本網架面積較大,跨度在網架結構中屬于中大跨度,從結構的難度來分析,本網架并不復雜。但本工程自簽約后,工期要求特別緊,要求在50天內工程必須安裝完成。網架業內人士都清楚,這樣的工期要求基本可以說不可能完成。但東吳網架全體員工沒有被困難嚇倒,根據目標倒排工期,采取邊加工邊施工的方式,其中常州東吳鋼結構網架有限公司自主研發的網架分塊程序起到了關鍵作用,從理論上將,網架可以分成無數塊,這樣一來,本身體量很大的工程就可以分成若干個體量較小相對獨立的工程來操作,充分利用了加工、安裝的間隙時間,安裝過程中,曾經有一天的工作量達到3000平方米,業主日本方接連驚嘆東吳網架的施工實力。最終,東吳網架提前5天完成工程,創造了東吳網架創辦以來的奇跡!

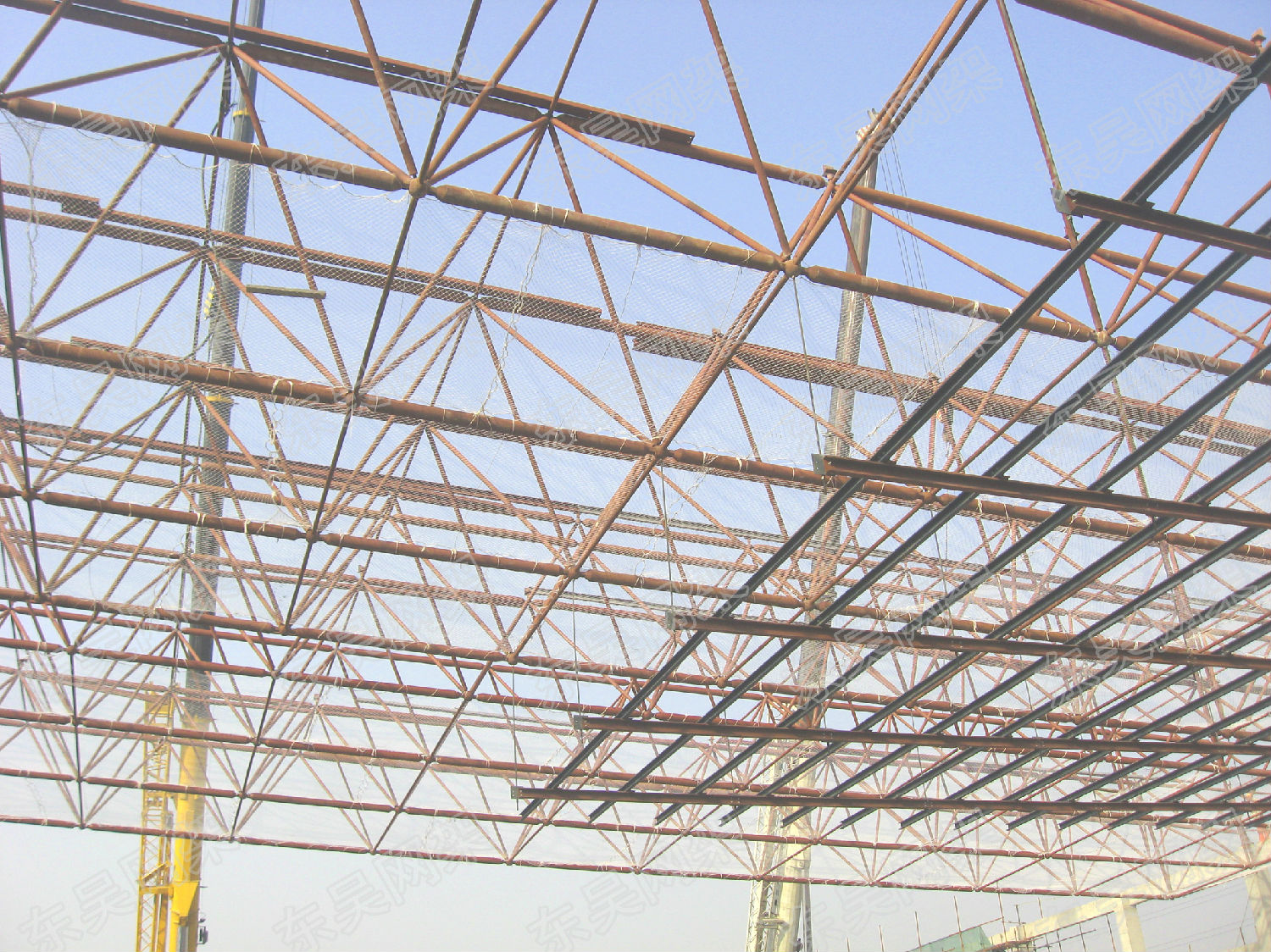

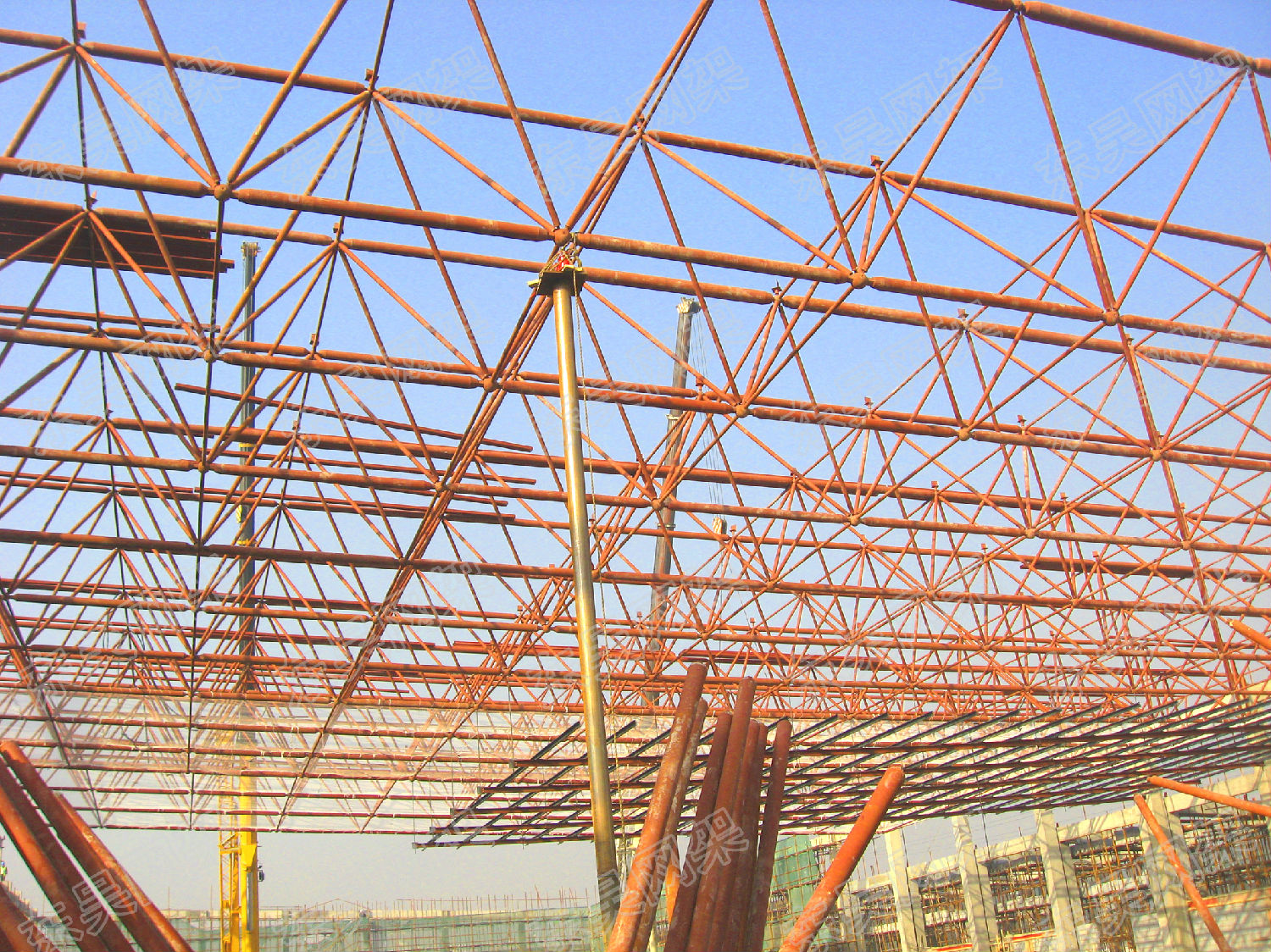

網架安裝中的臨時支撐

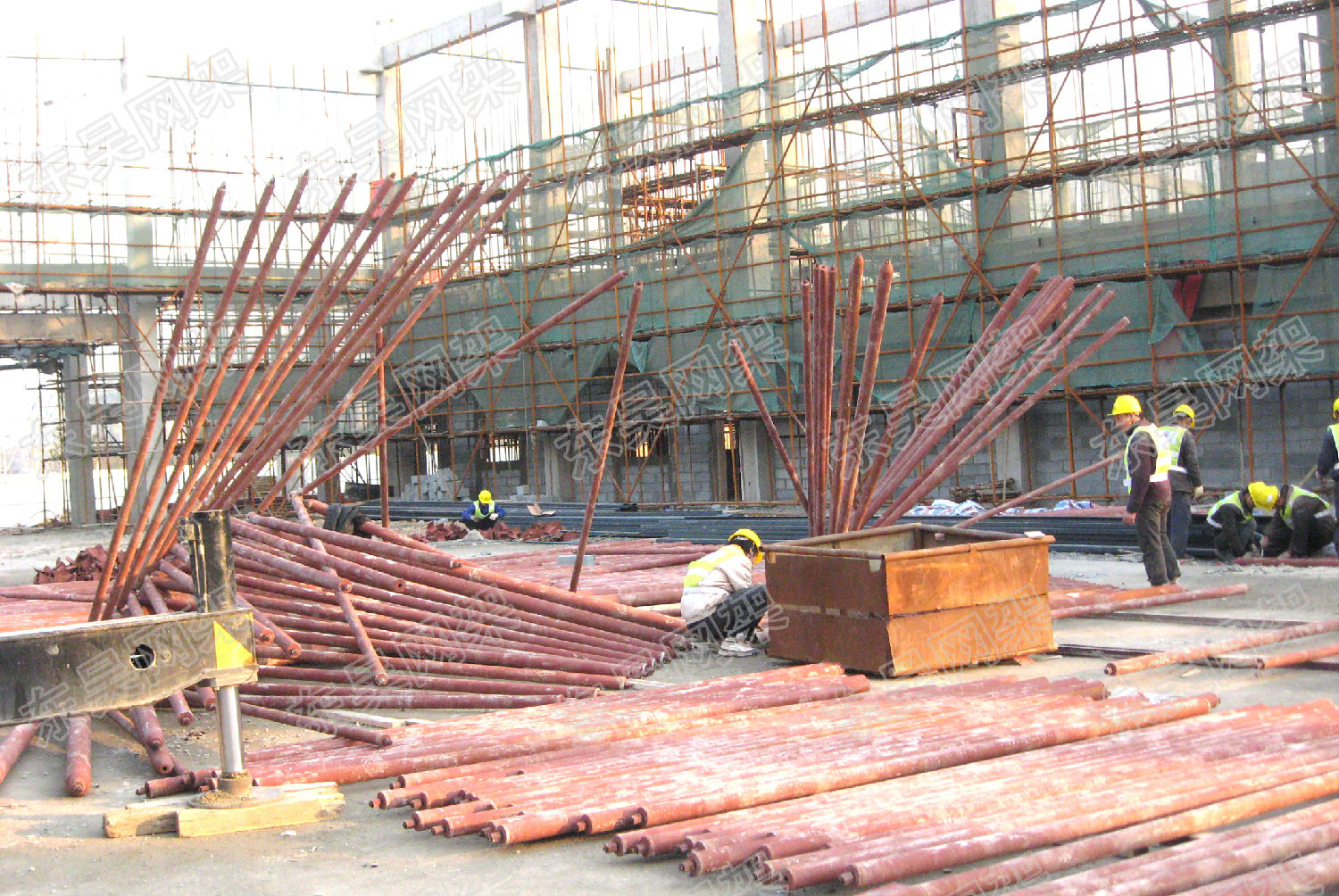

地面拼裝網架緊張有序

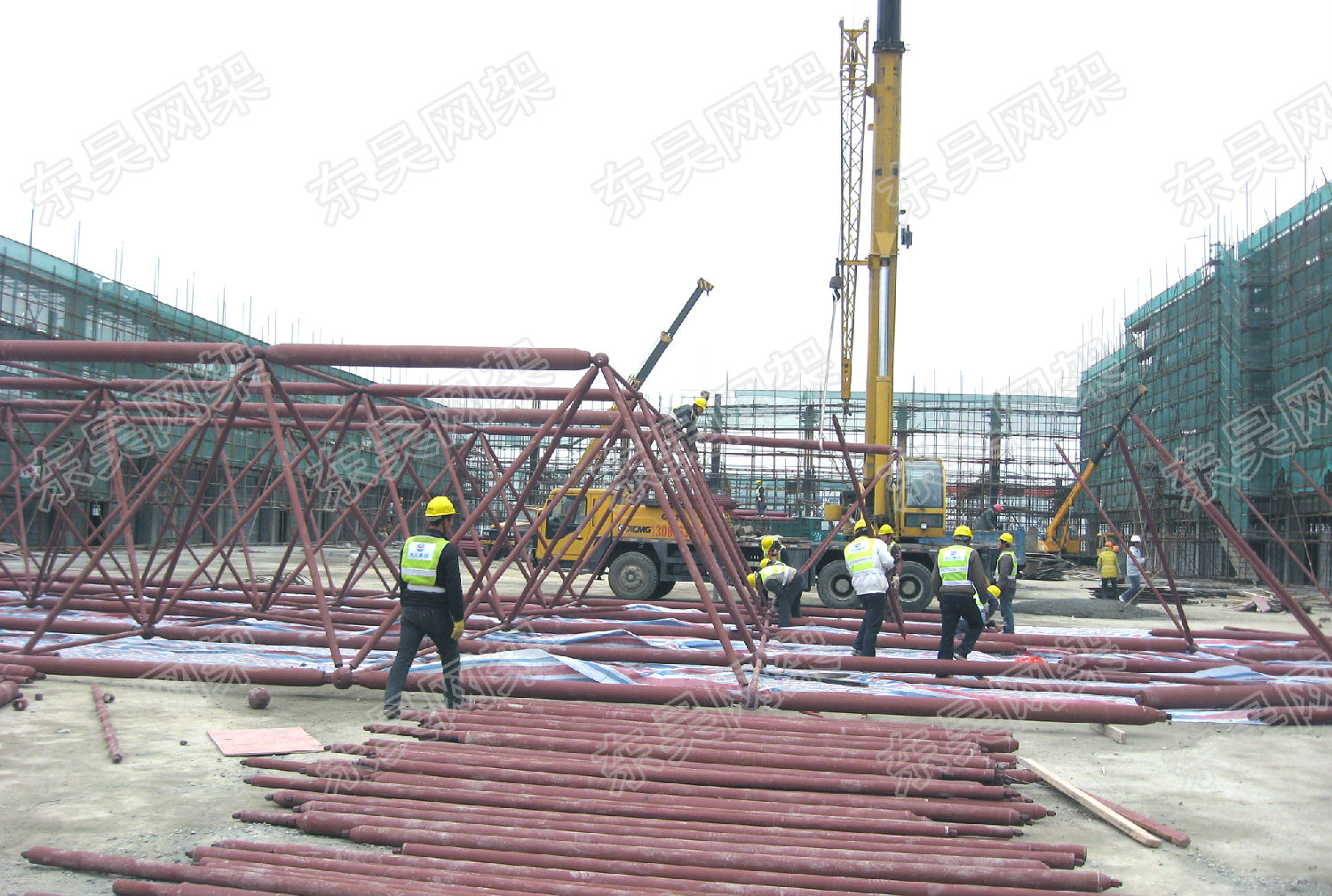

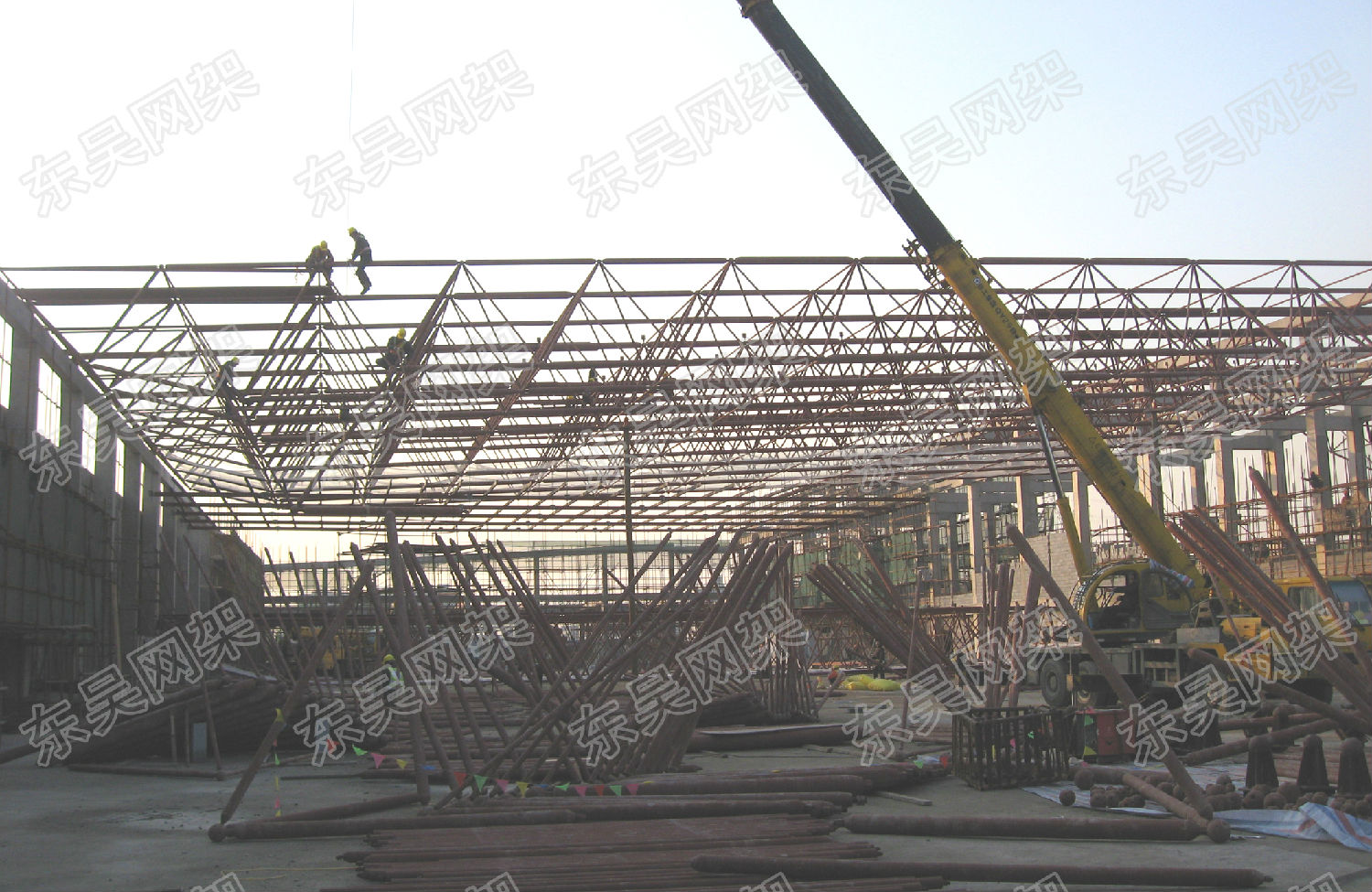

地面三角與空中安裝網架同時進行

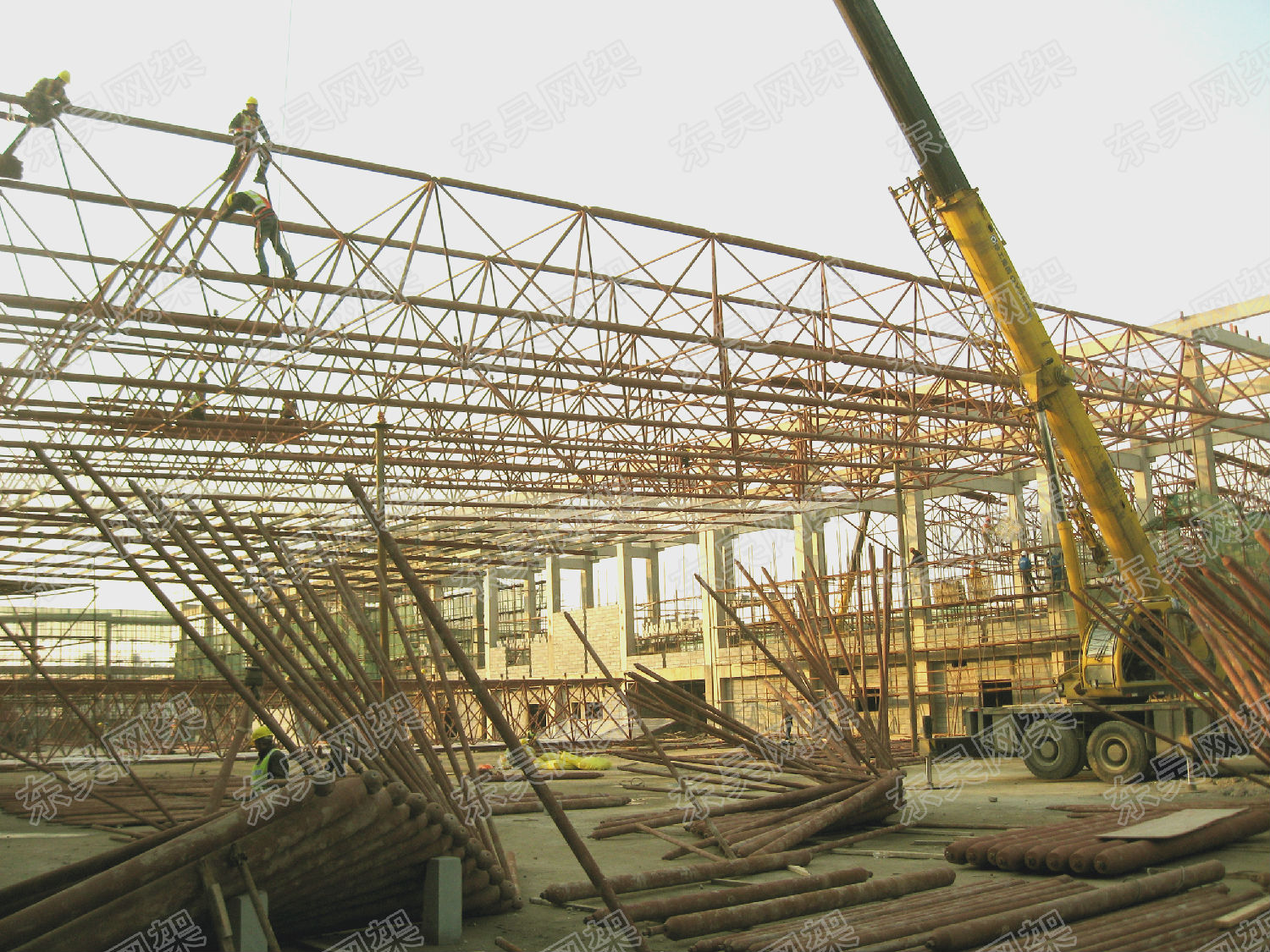

地面三角與空中安裝網架同時進行

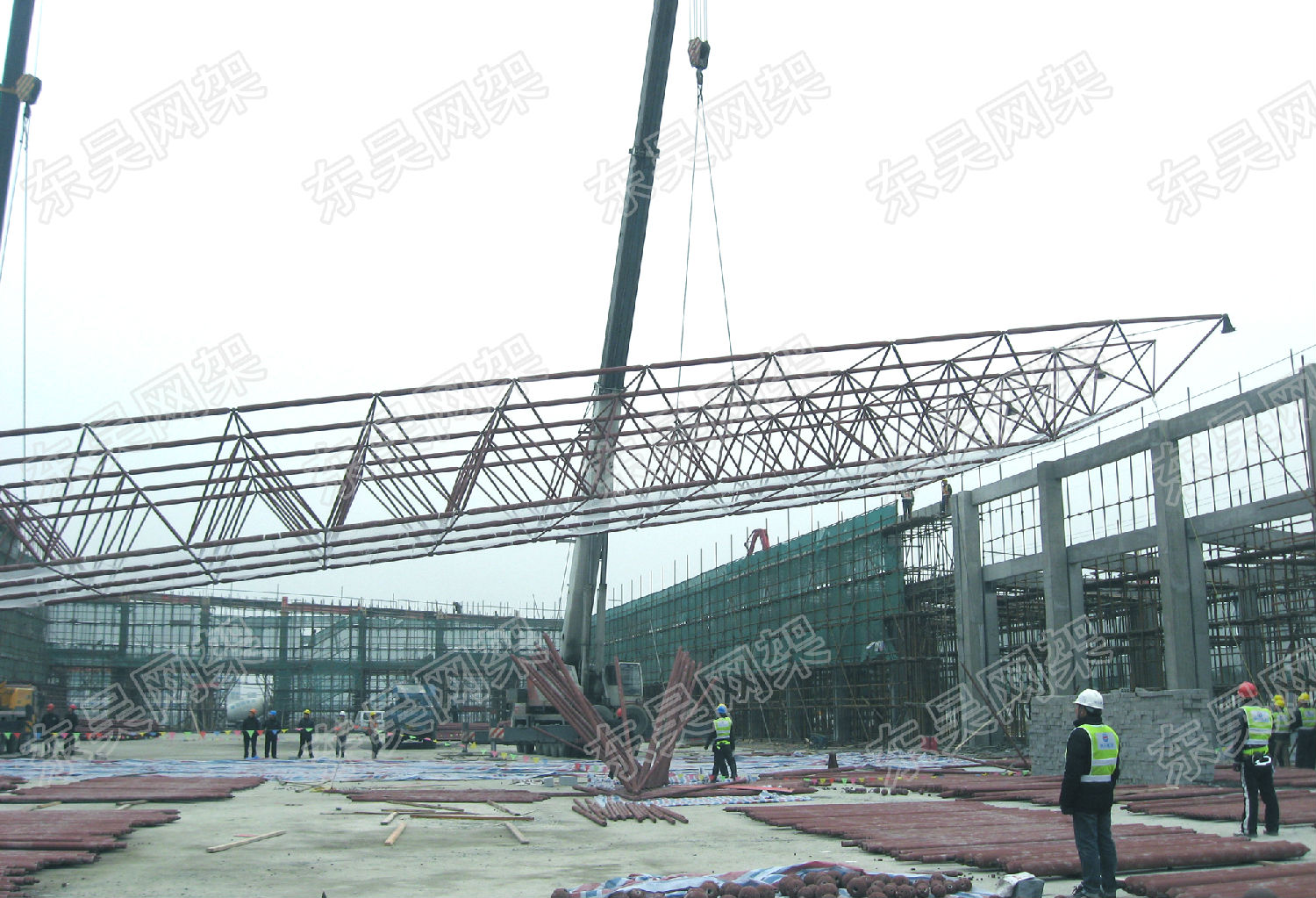

吊裝前的起頭跨網架

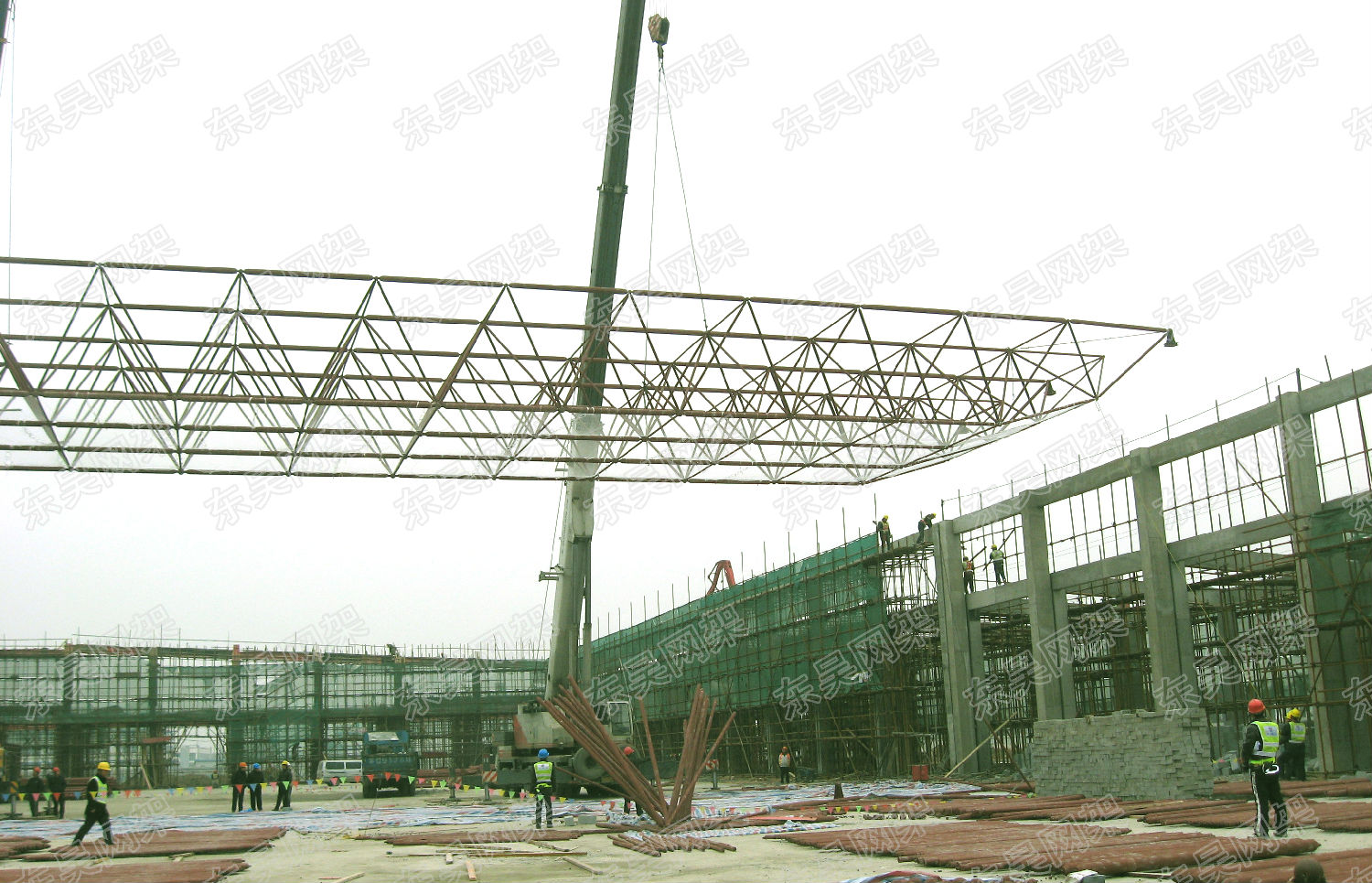

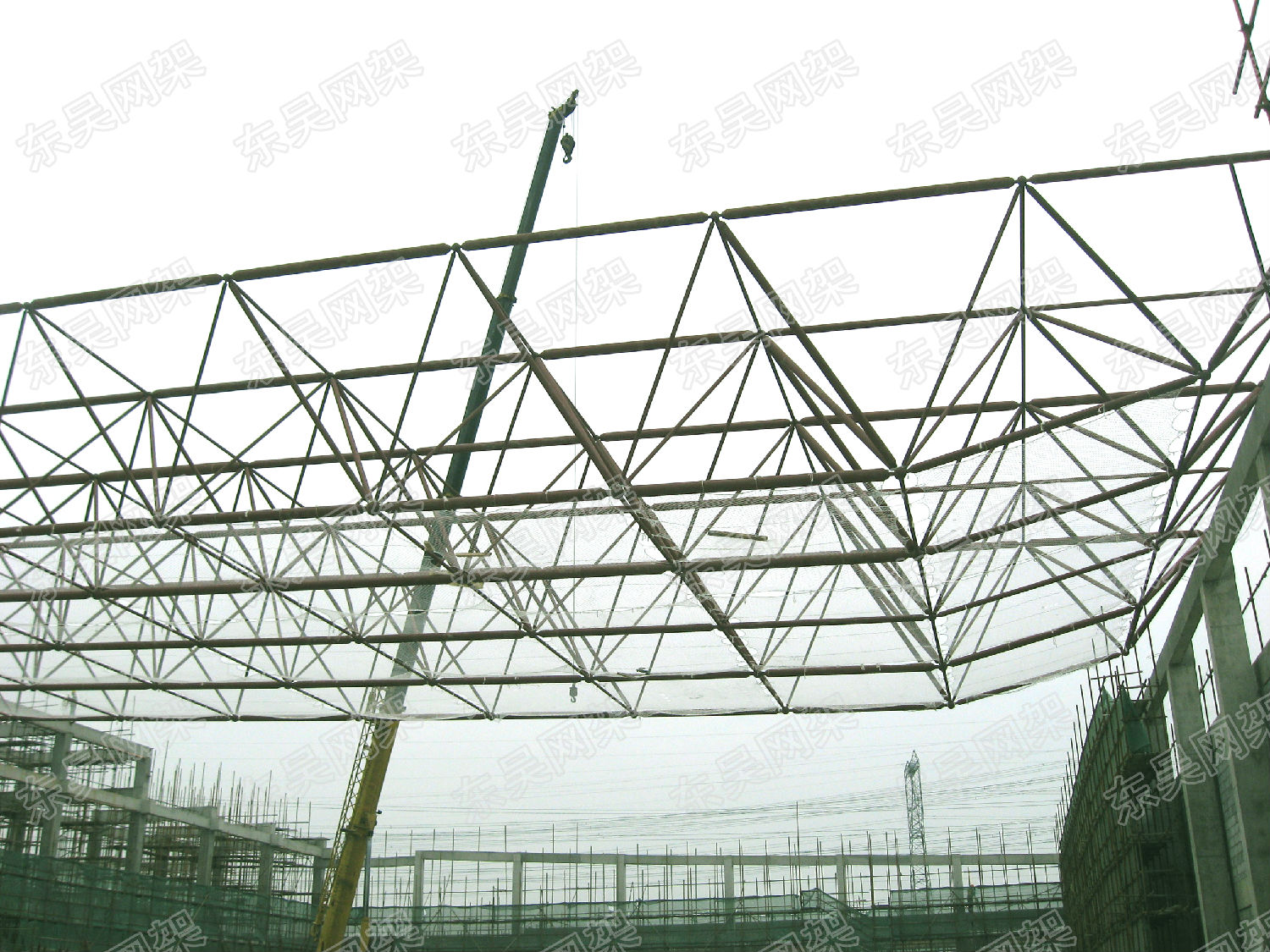

吊裝中的網架結構

加班加點安裝網架

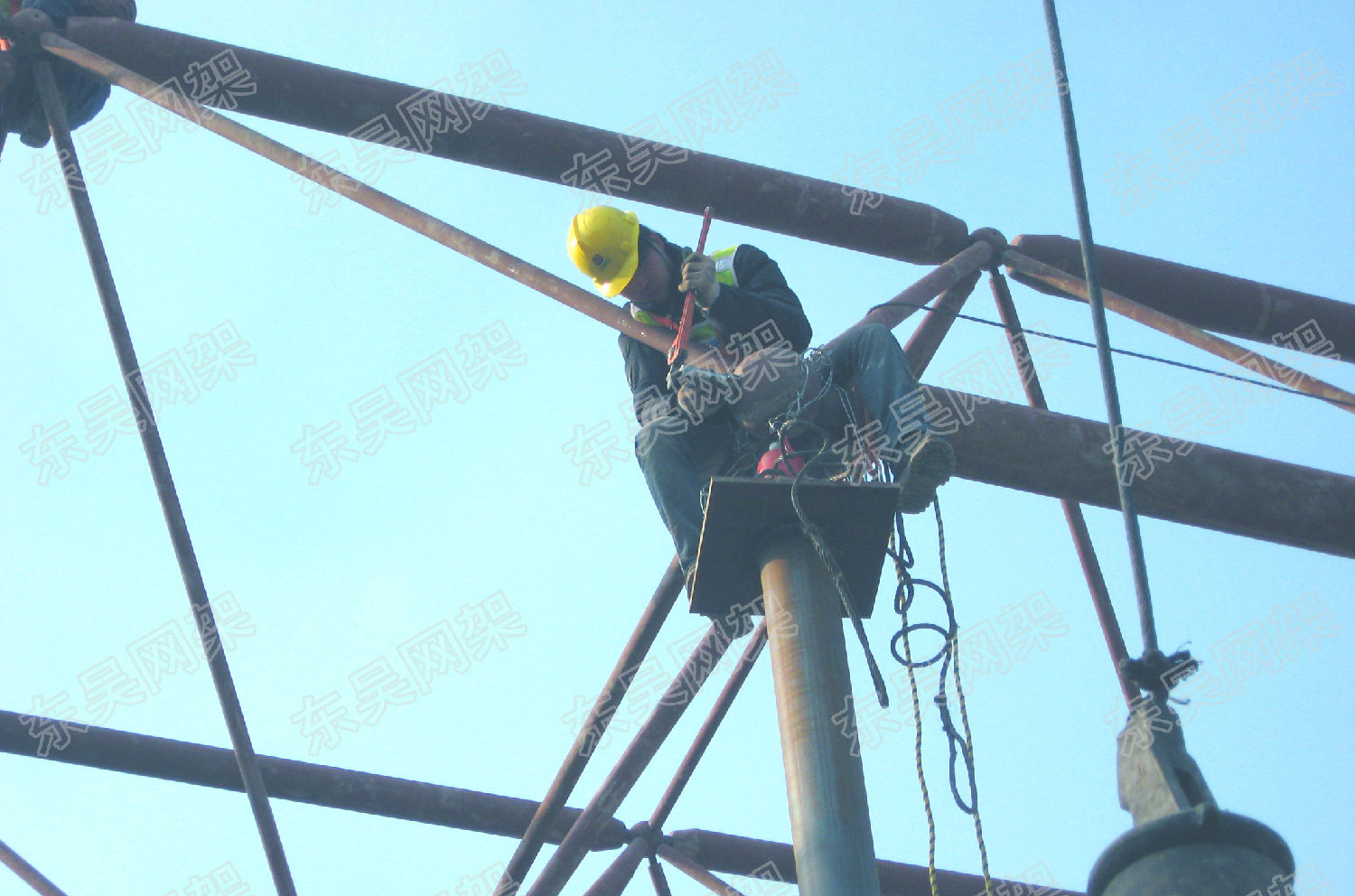

空中散裝網架

空中網架吊裝一邊就位

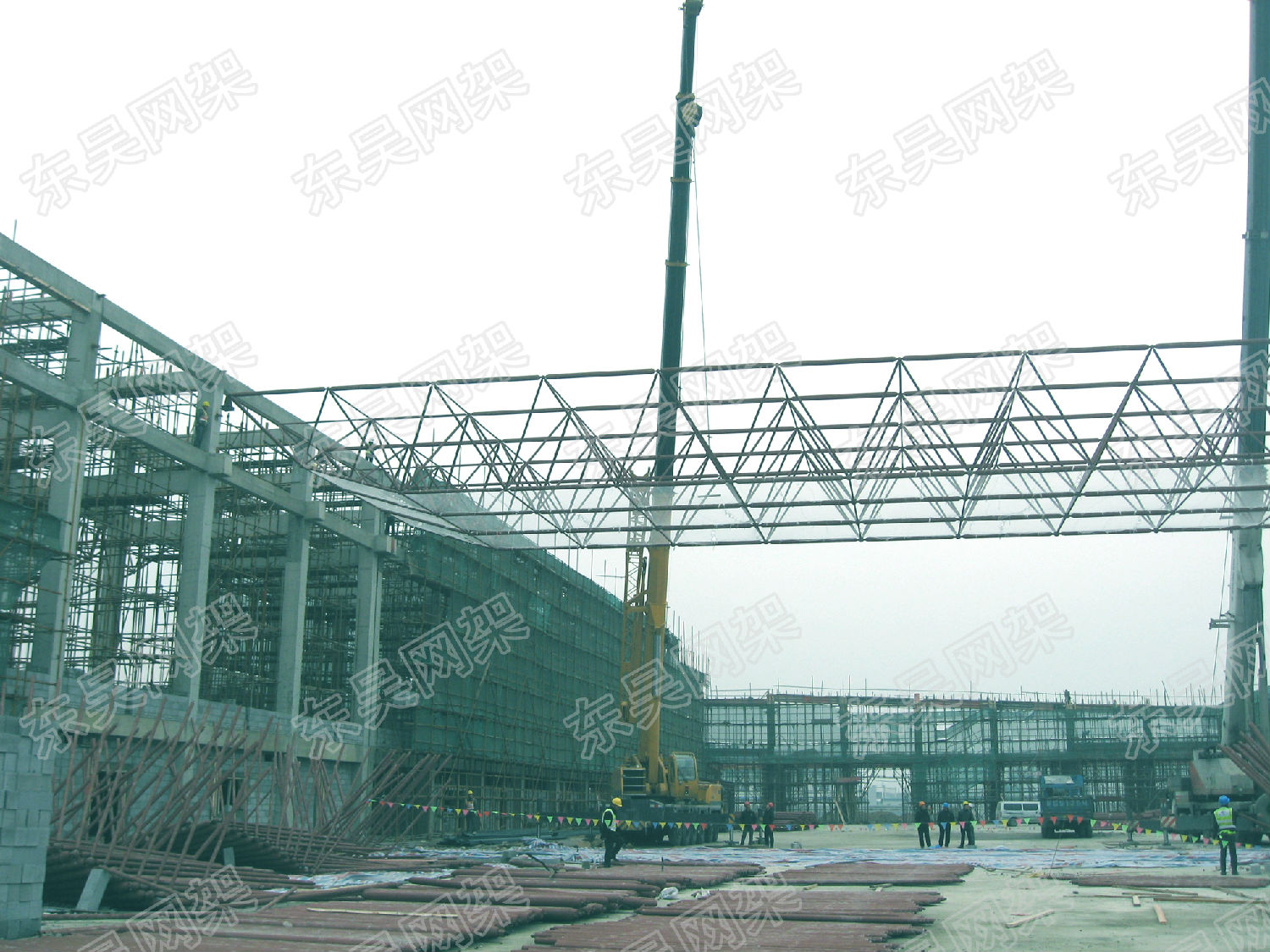

起頭跨網架吊裝到位

汽車吊吊裝網架三角過程中

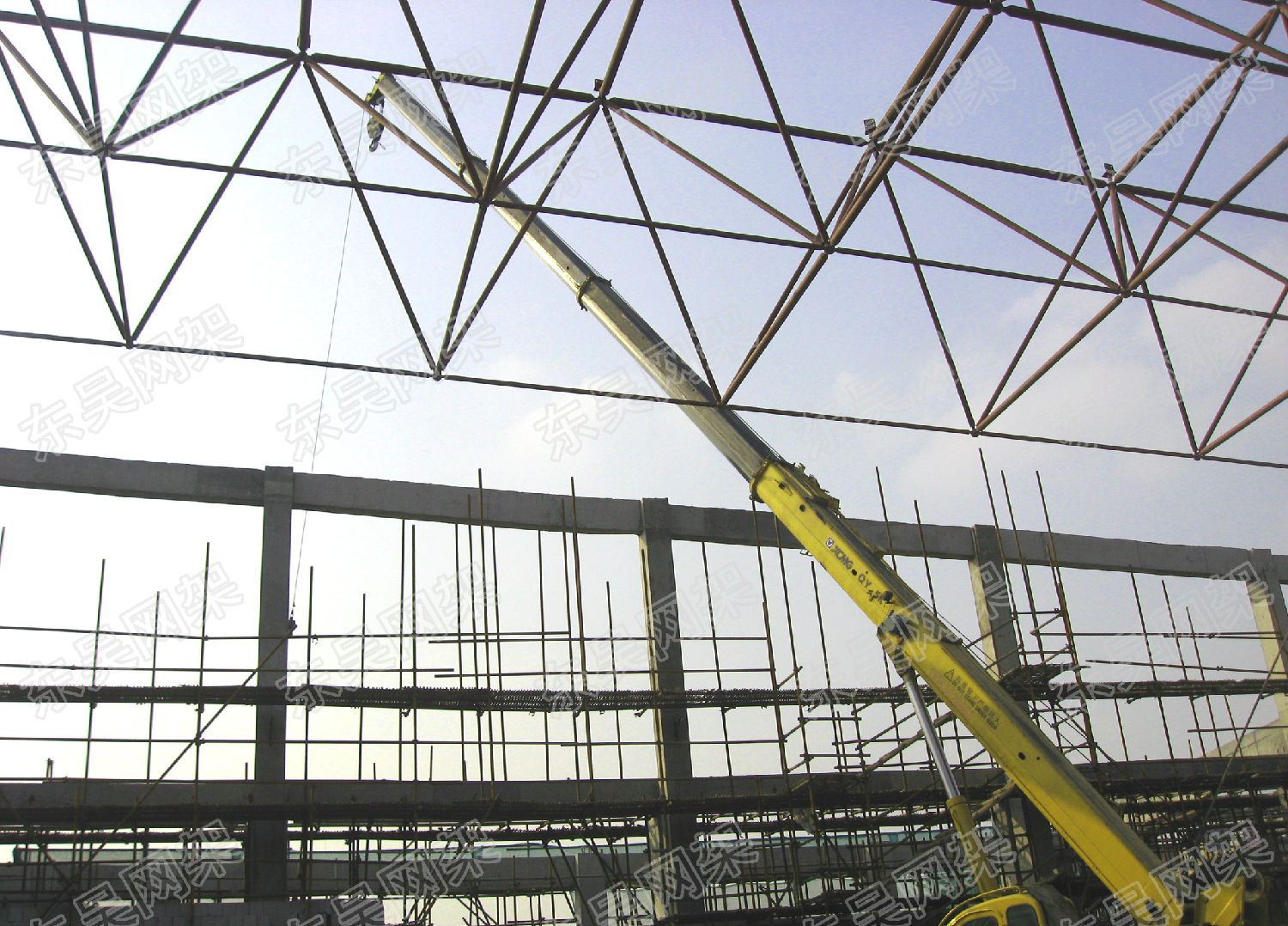

收尾網架安裝時吊機從網架間隙穿過

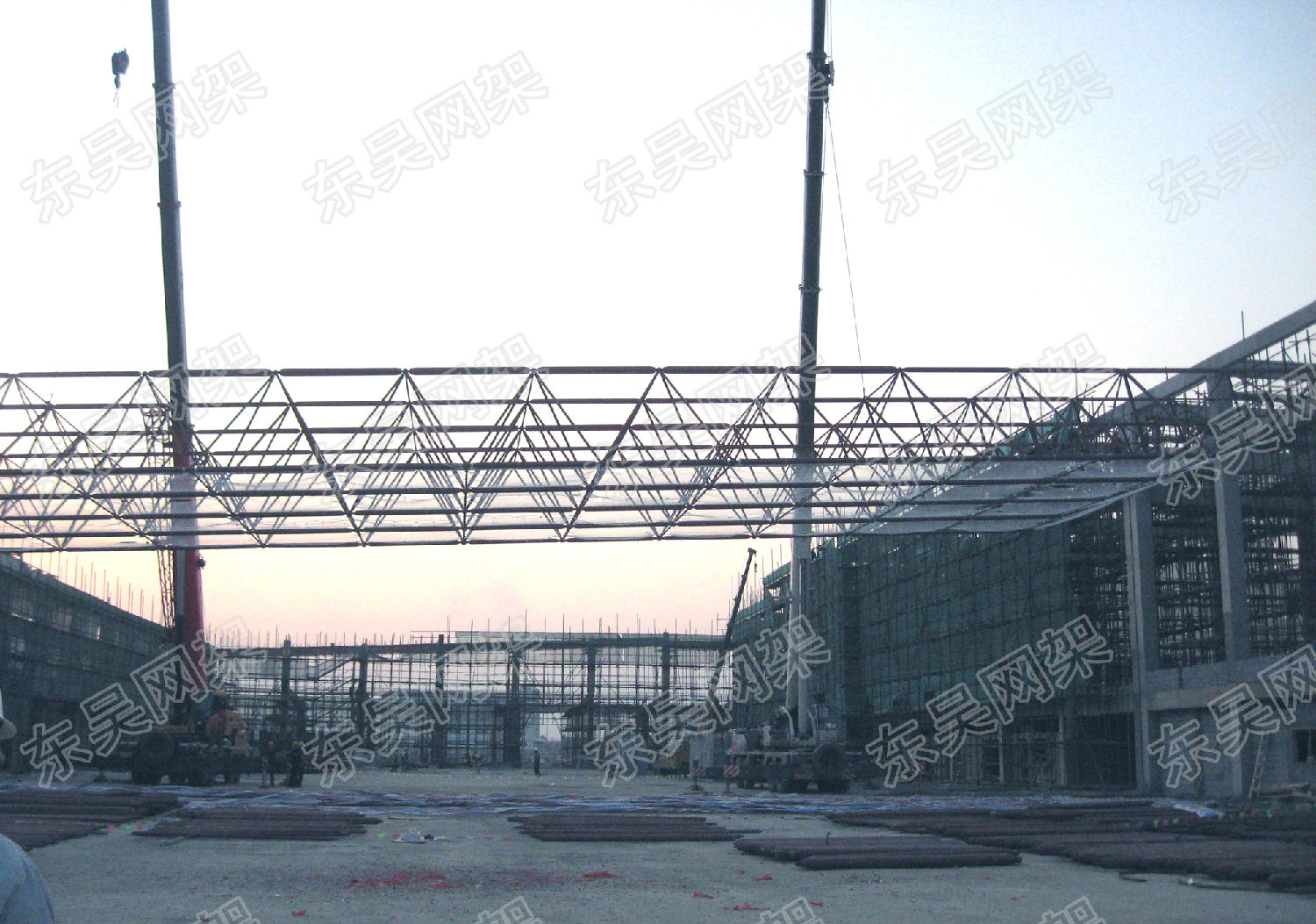

提升過程中的網架

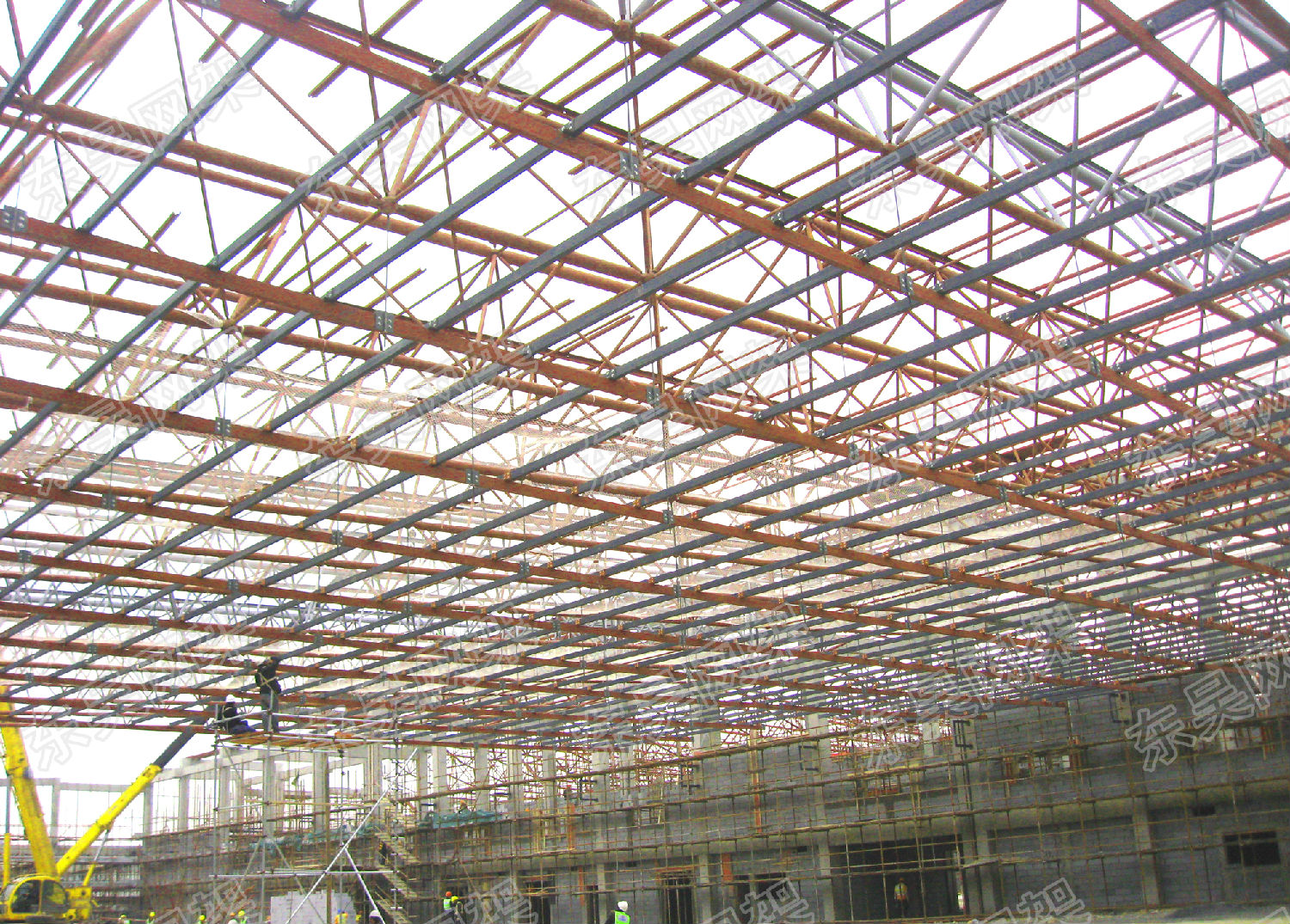

網架安裝結束

網架安裝結束

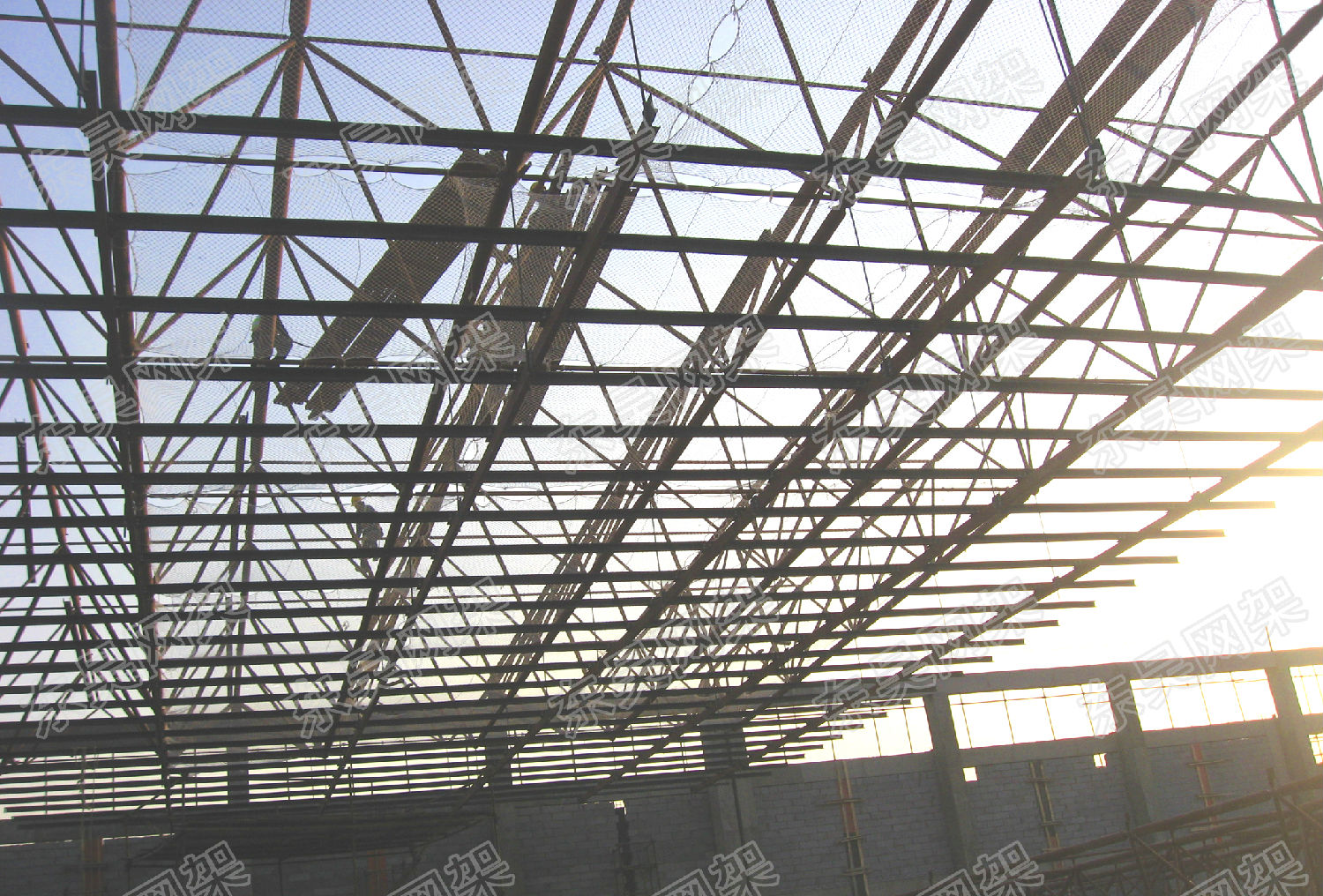

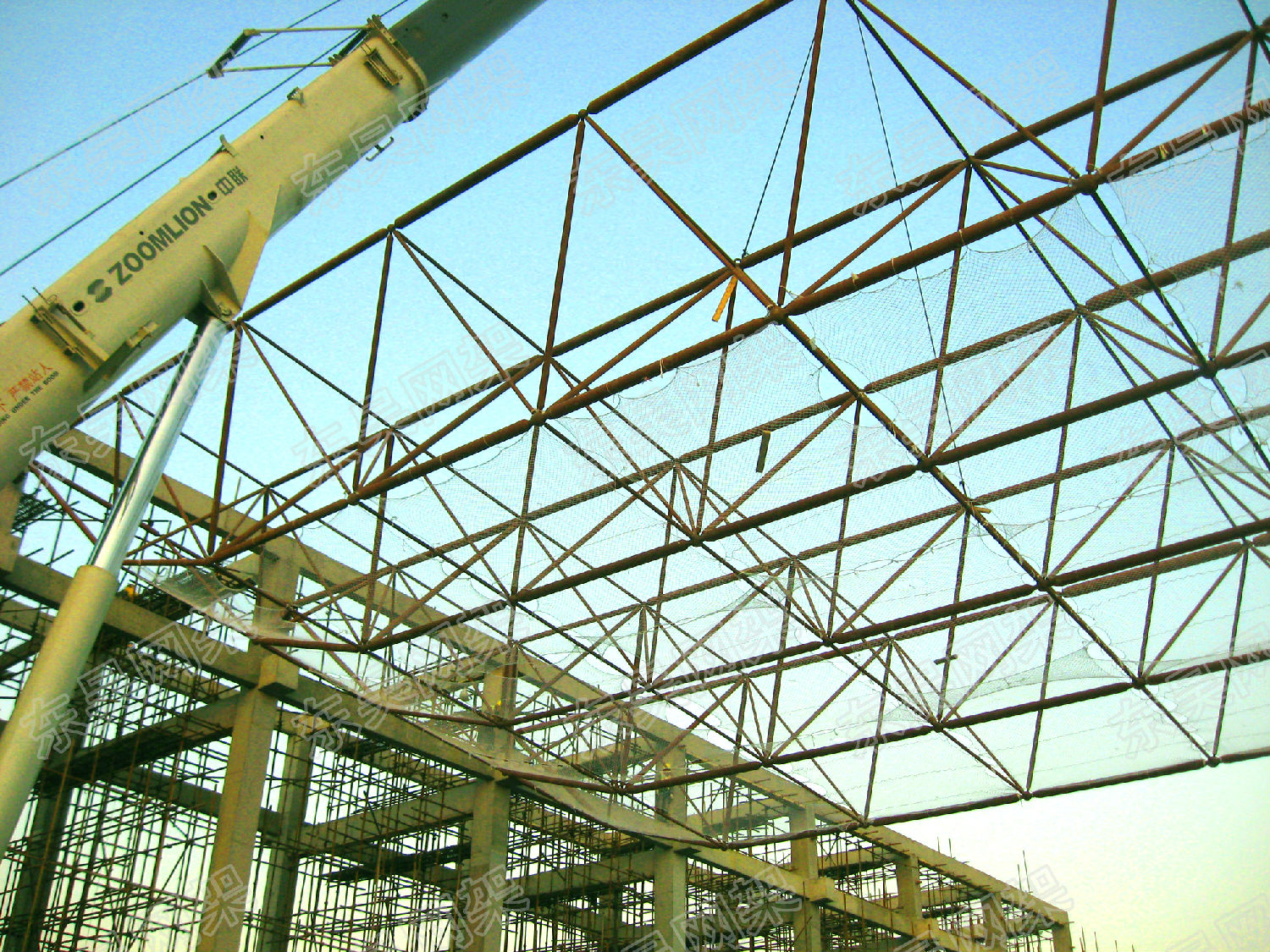

夕陽中的網架結構吊裝

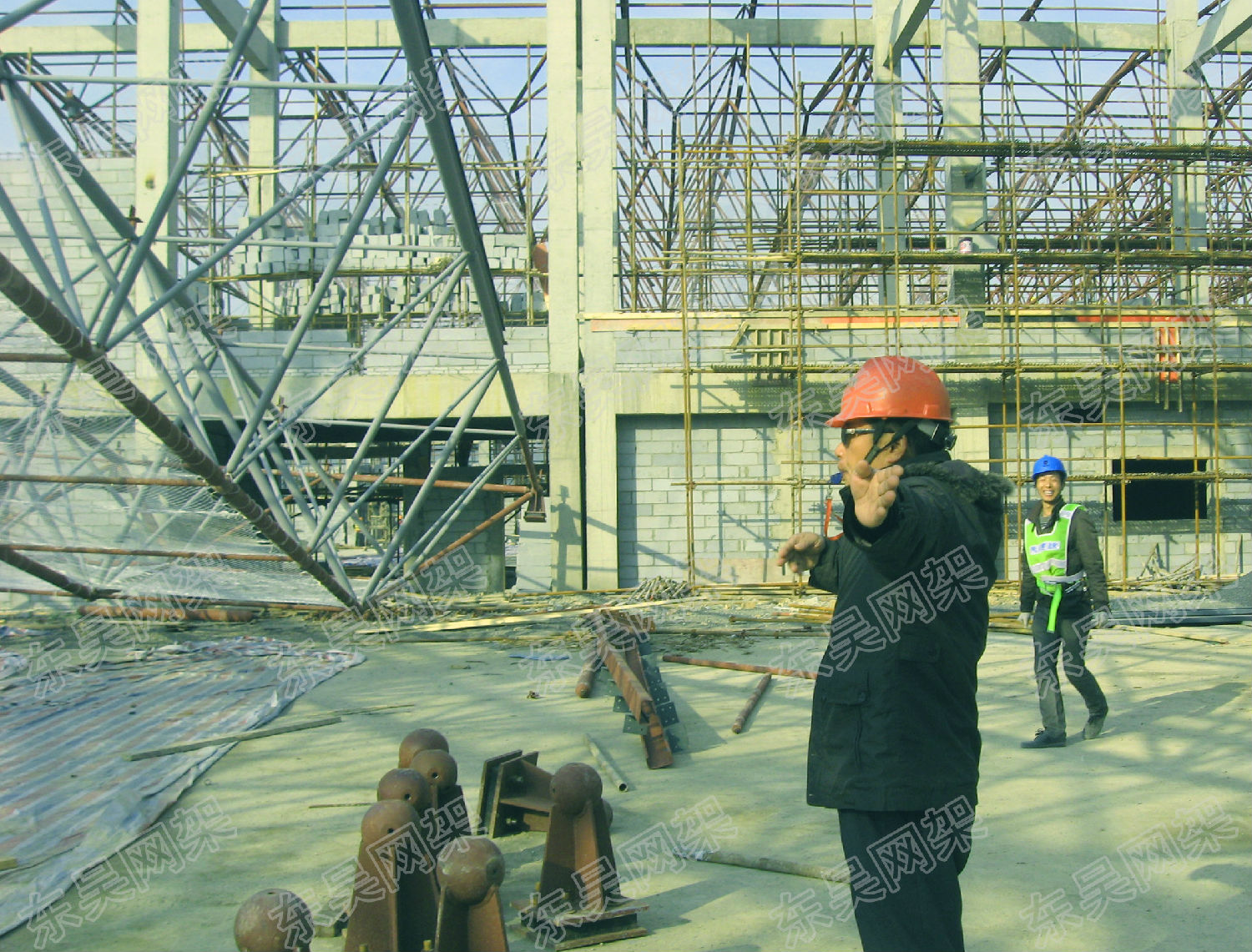

專業吊車司機指揮網架吊裝

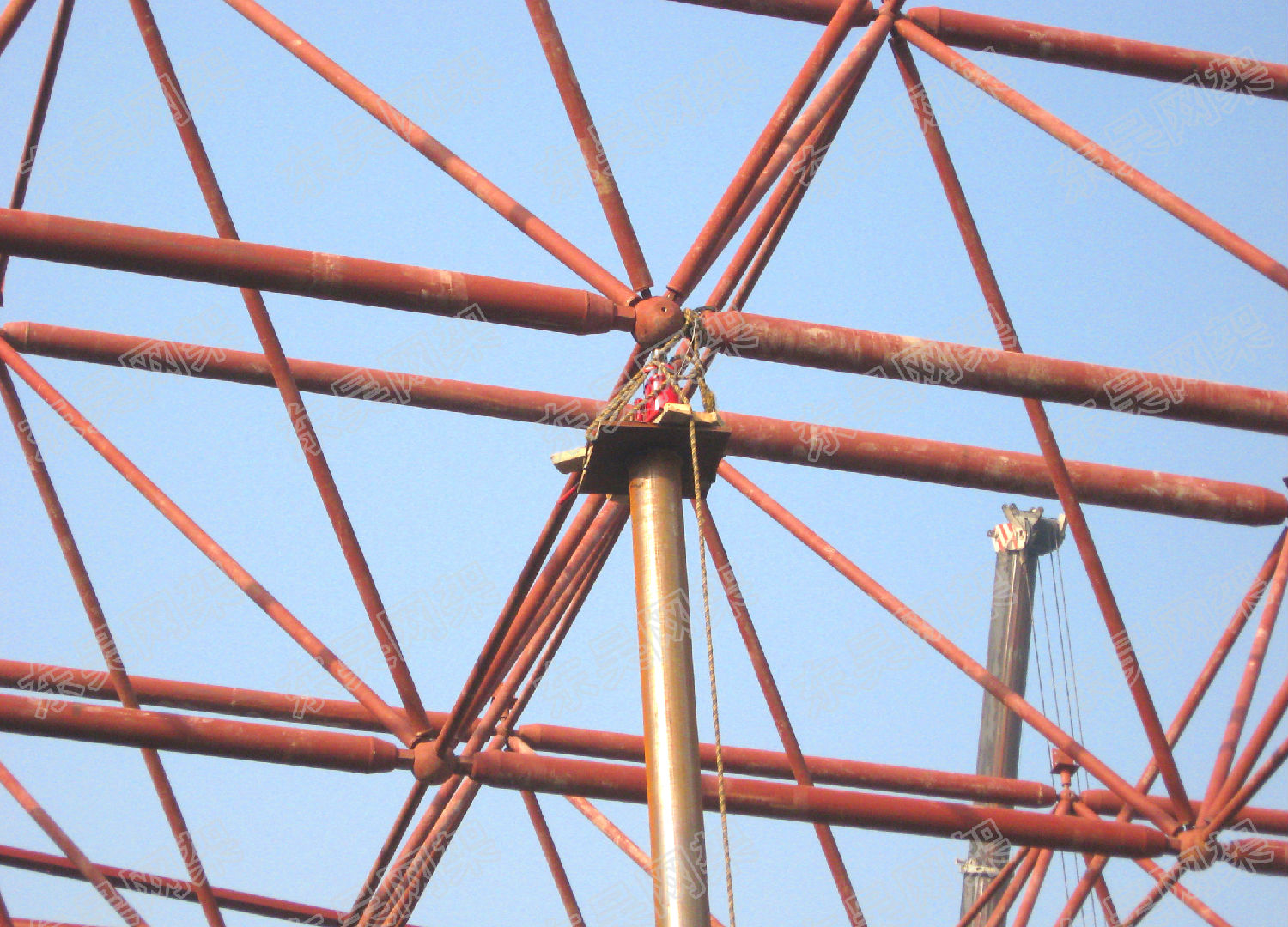

網架安裝中的臨時支撐細節

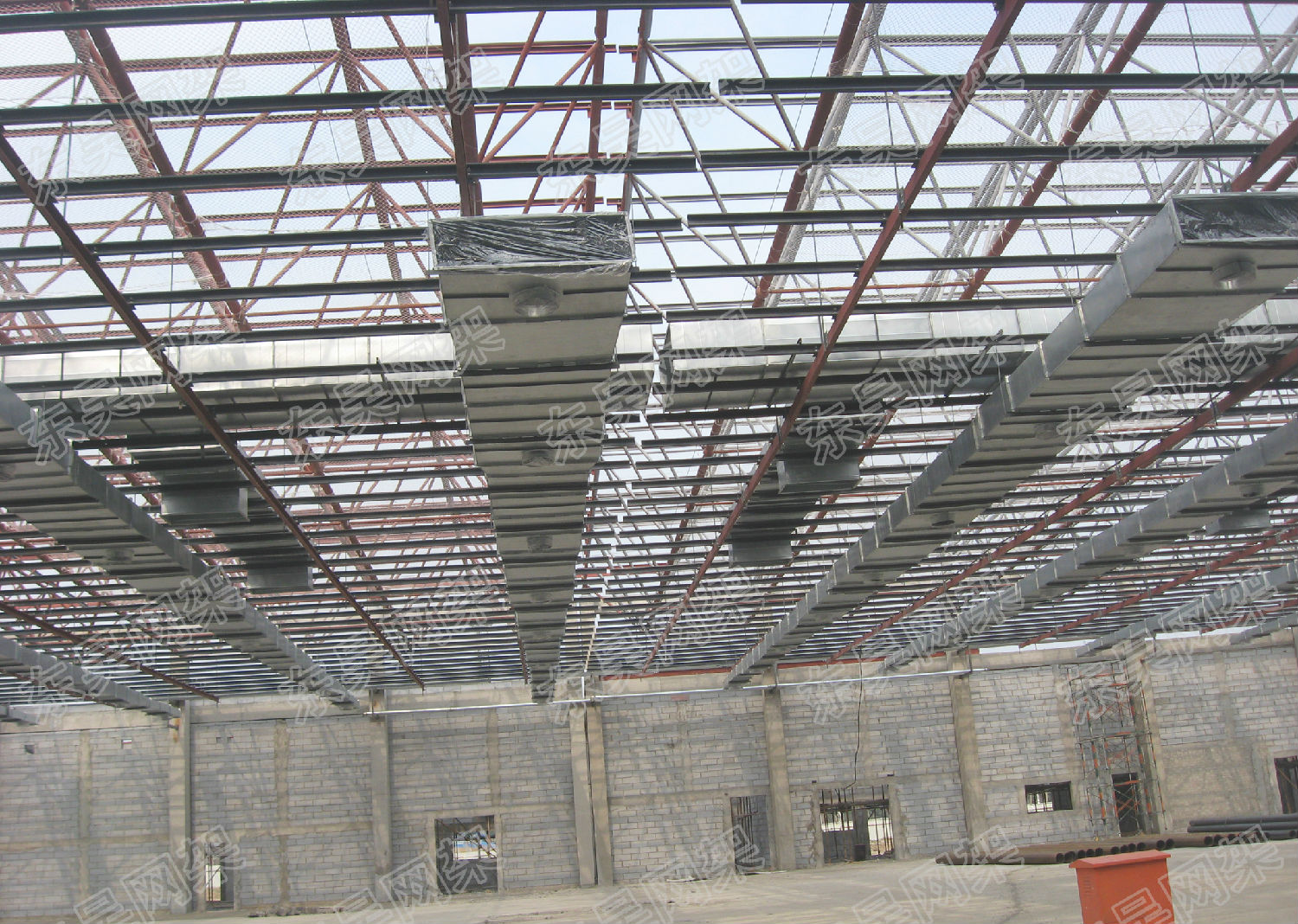

網架吊頂緊跟而

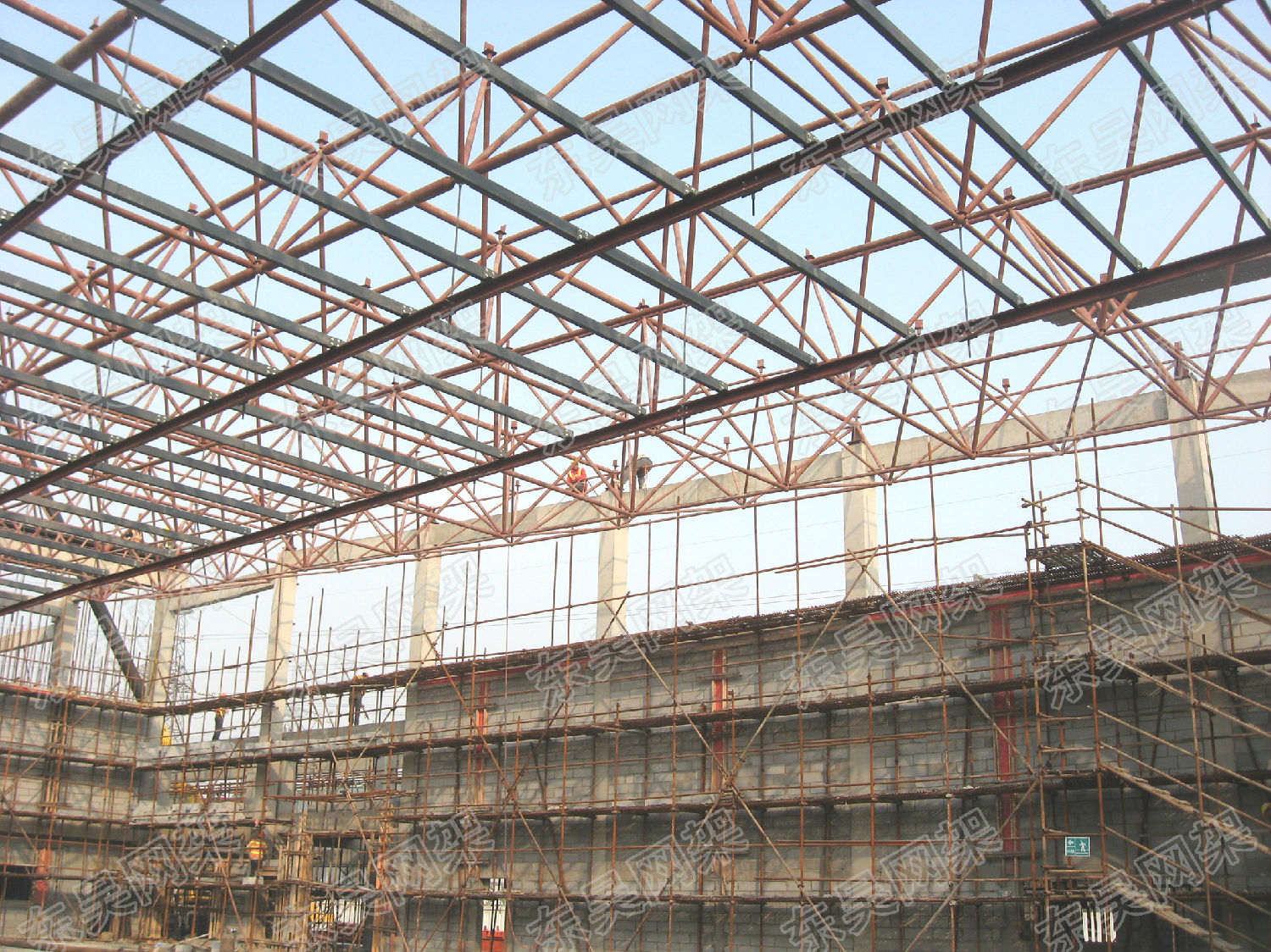

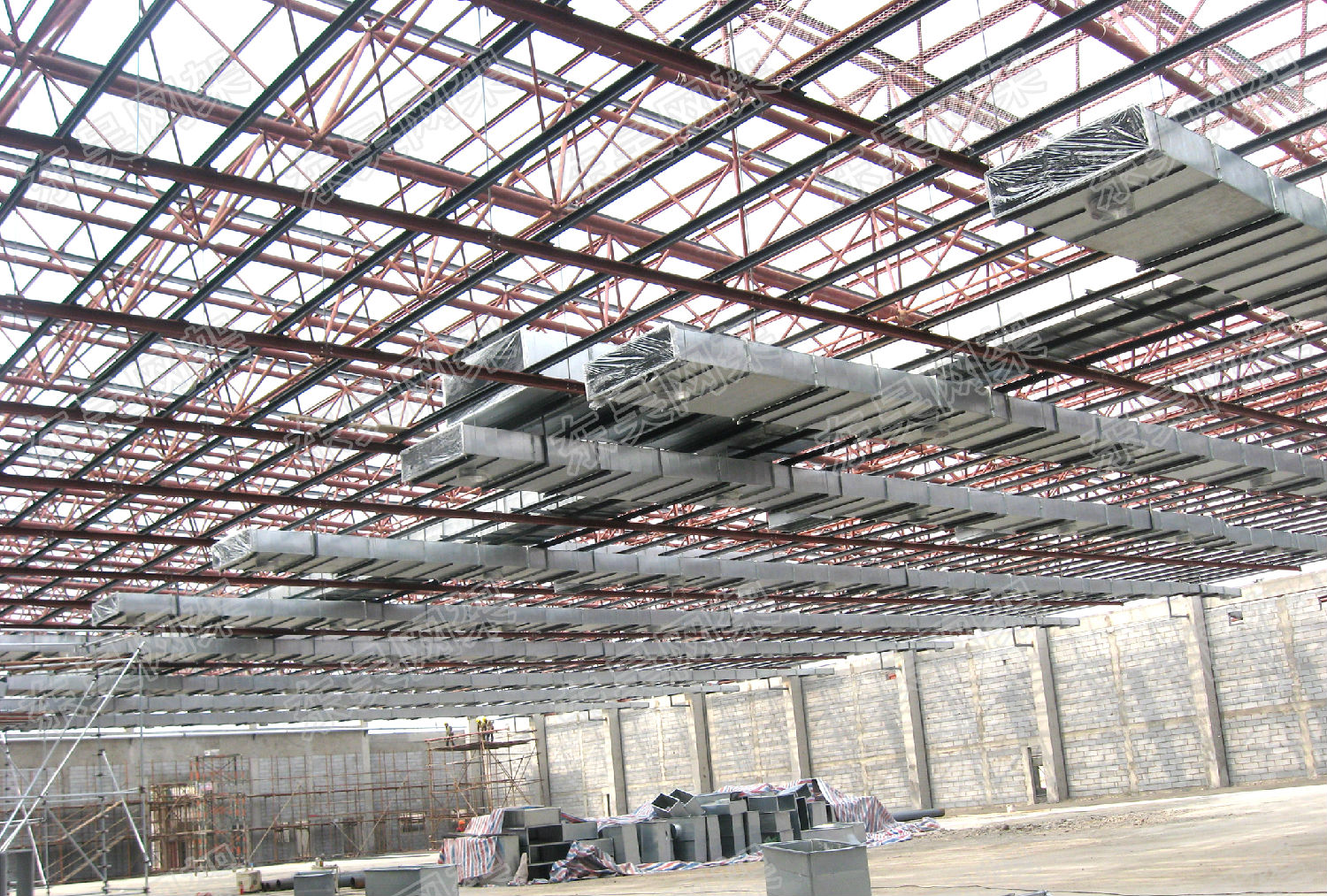

網架吊頂與網架安裝同時推進

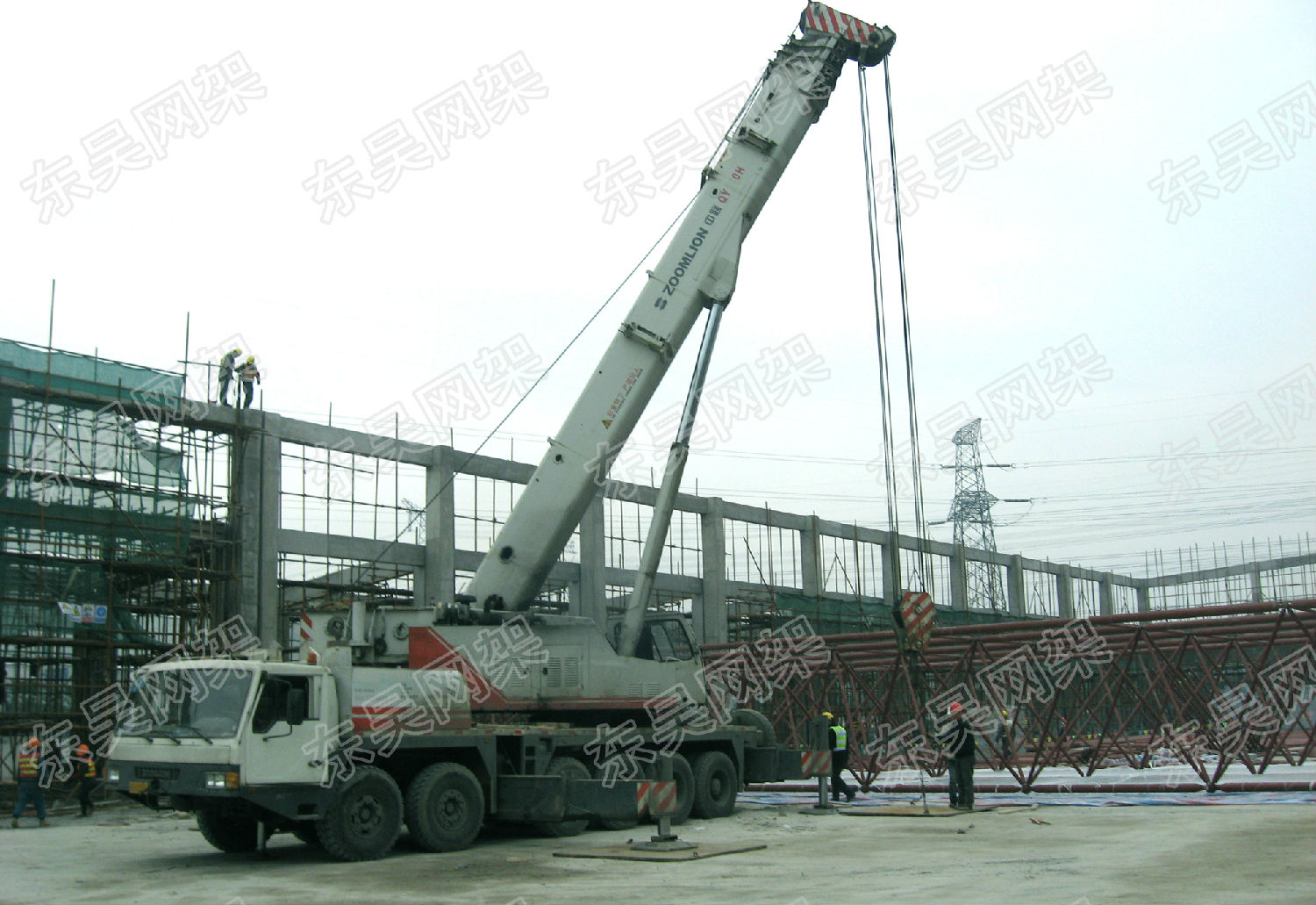

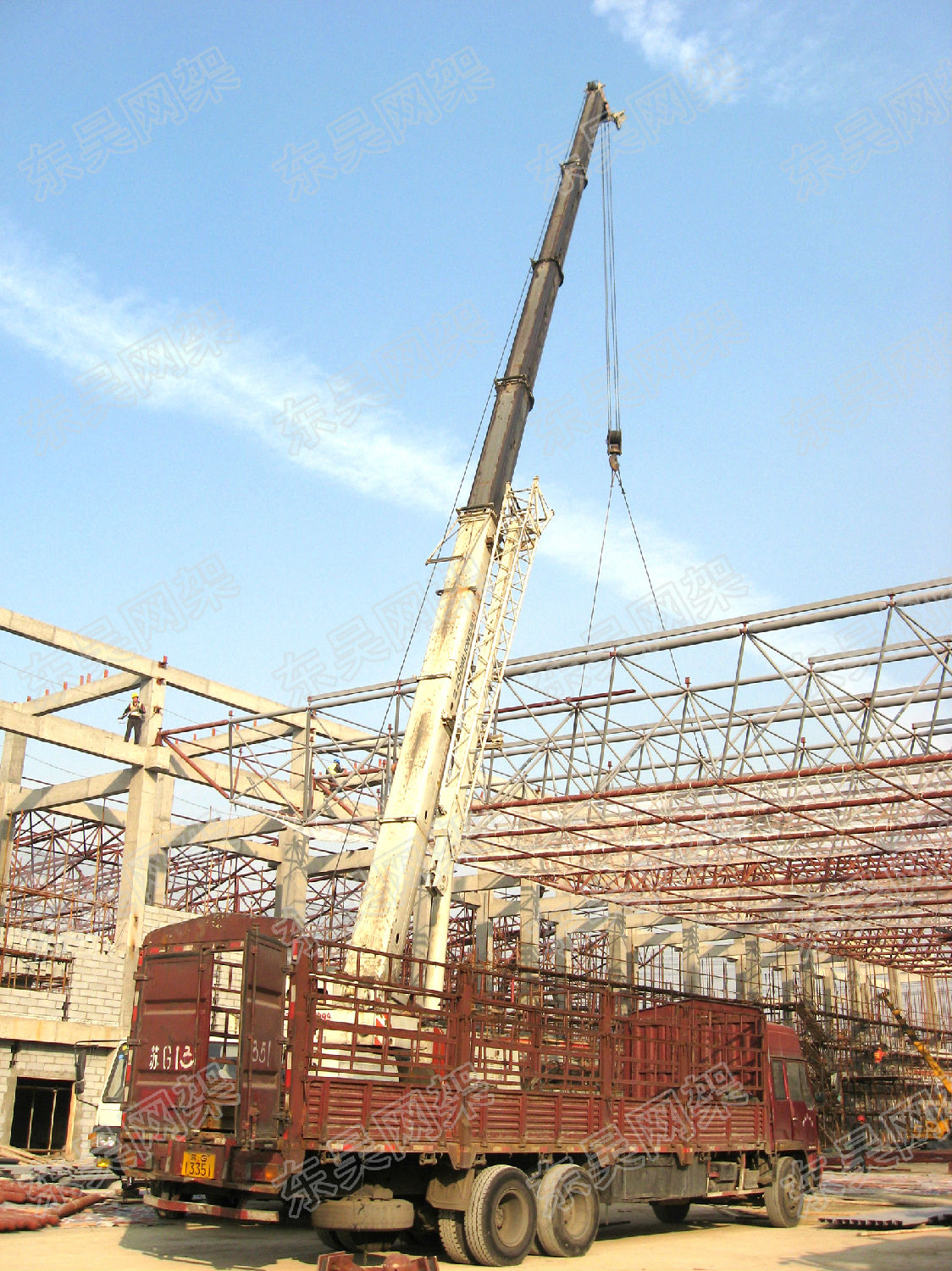

網架吊裝前的汽車吊準備工作

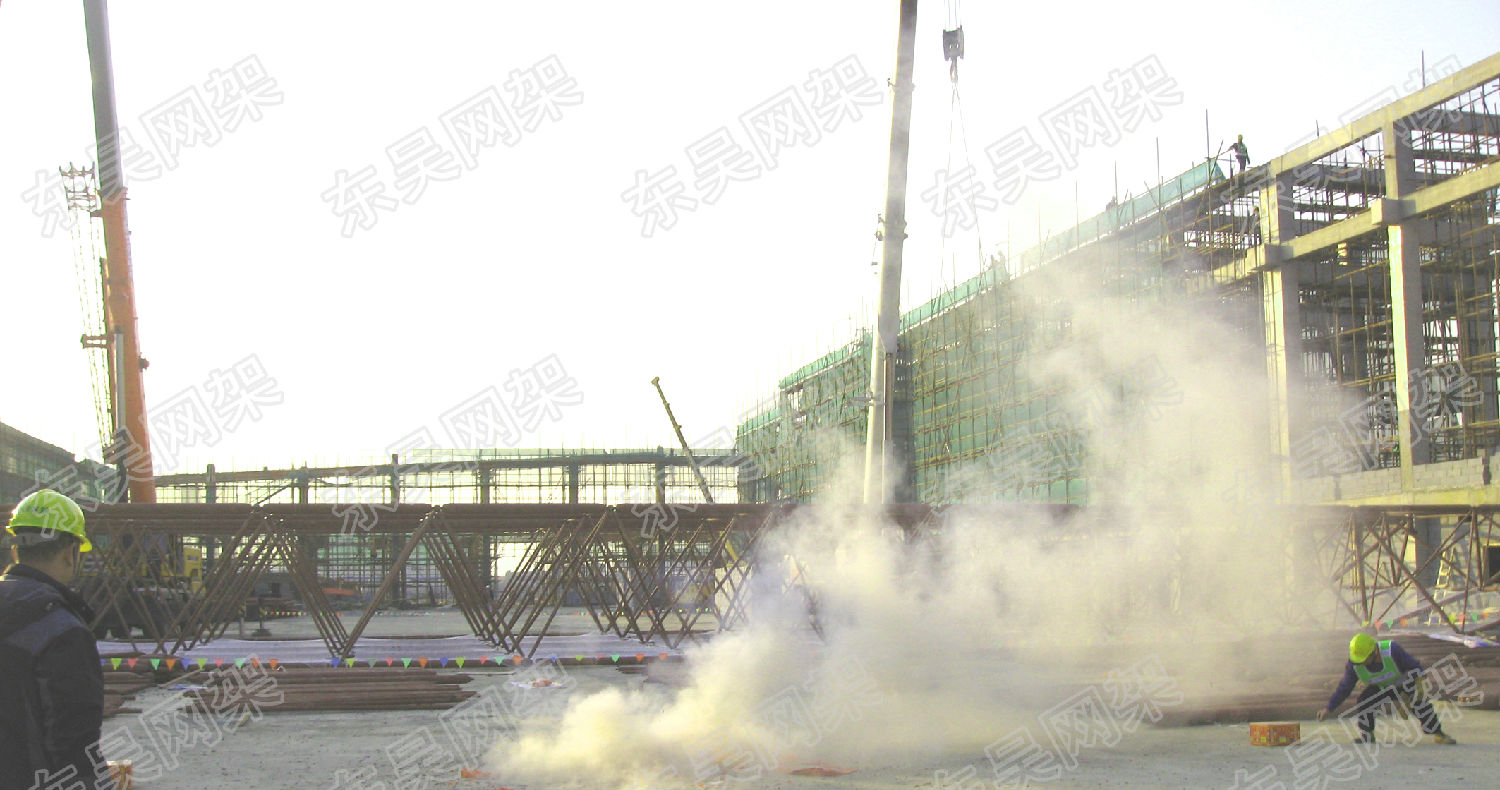

網架吊裝前放鞭炮儀式

網架吊裝前放鞭炮儀式

網架工程最后收頭部位

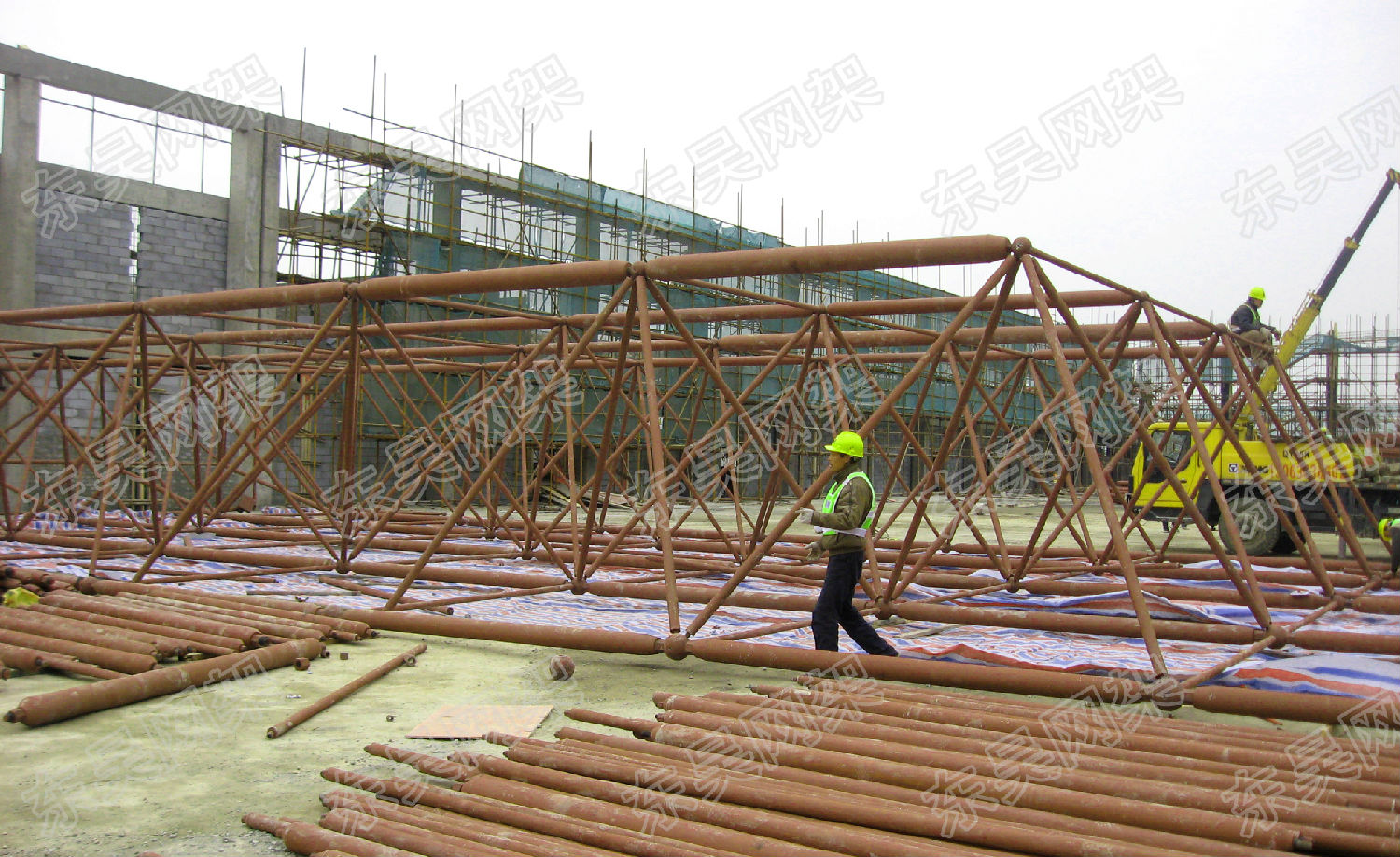

網架結構地面拼裝

網架臨時支撐的安裝

網架另一邊空中對位

網架另一邊提升

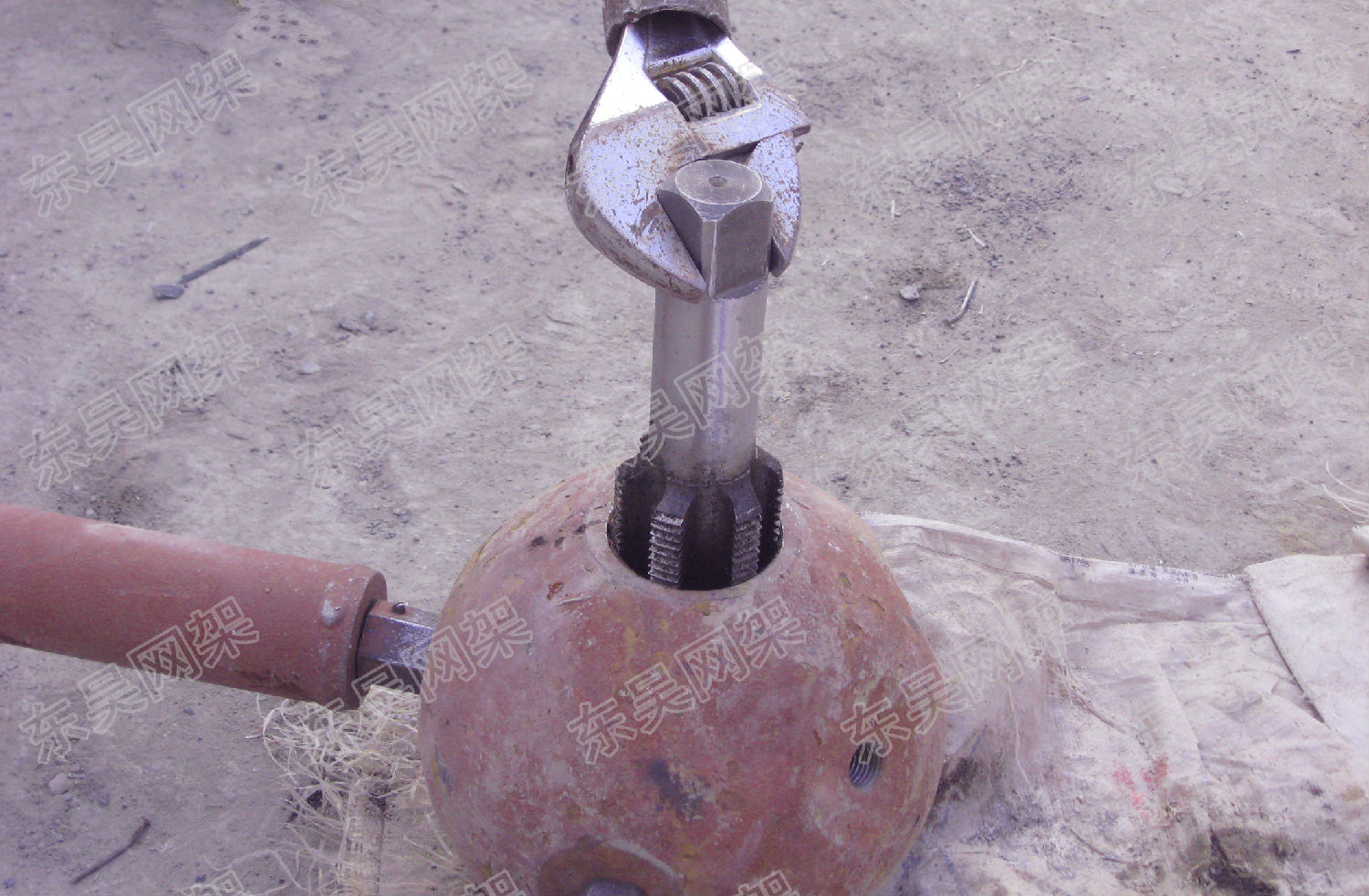

網架螺栓球螺孔的現場攻絲

網架下的安全防護網

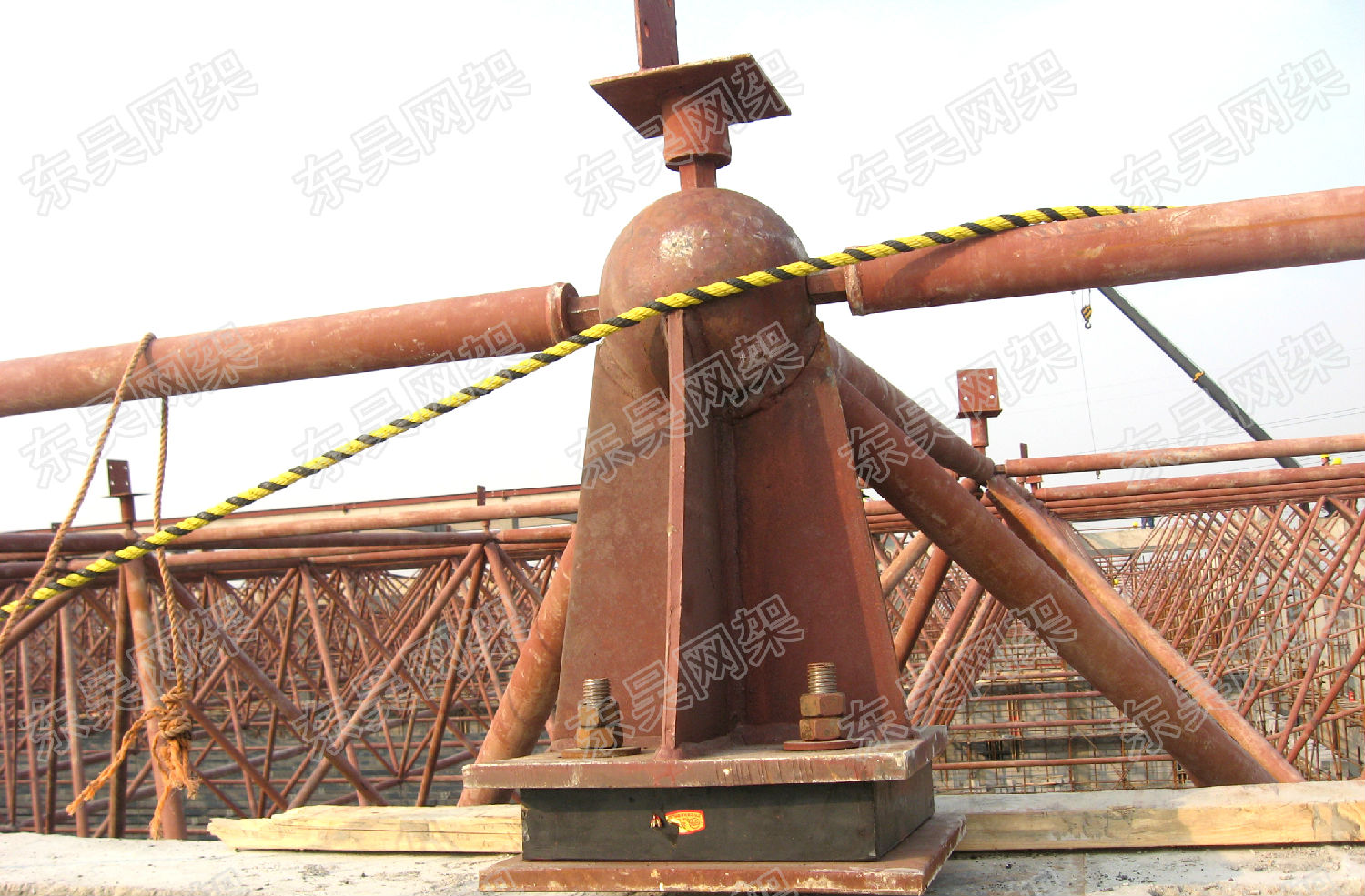

網架橡膠支座及安裝生命線

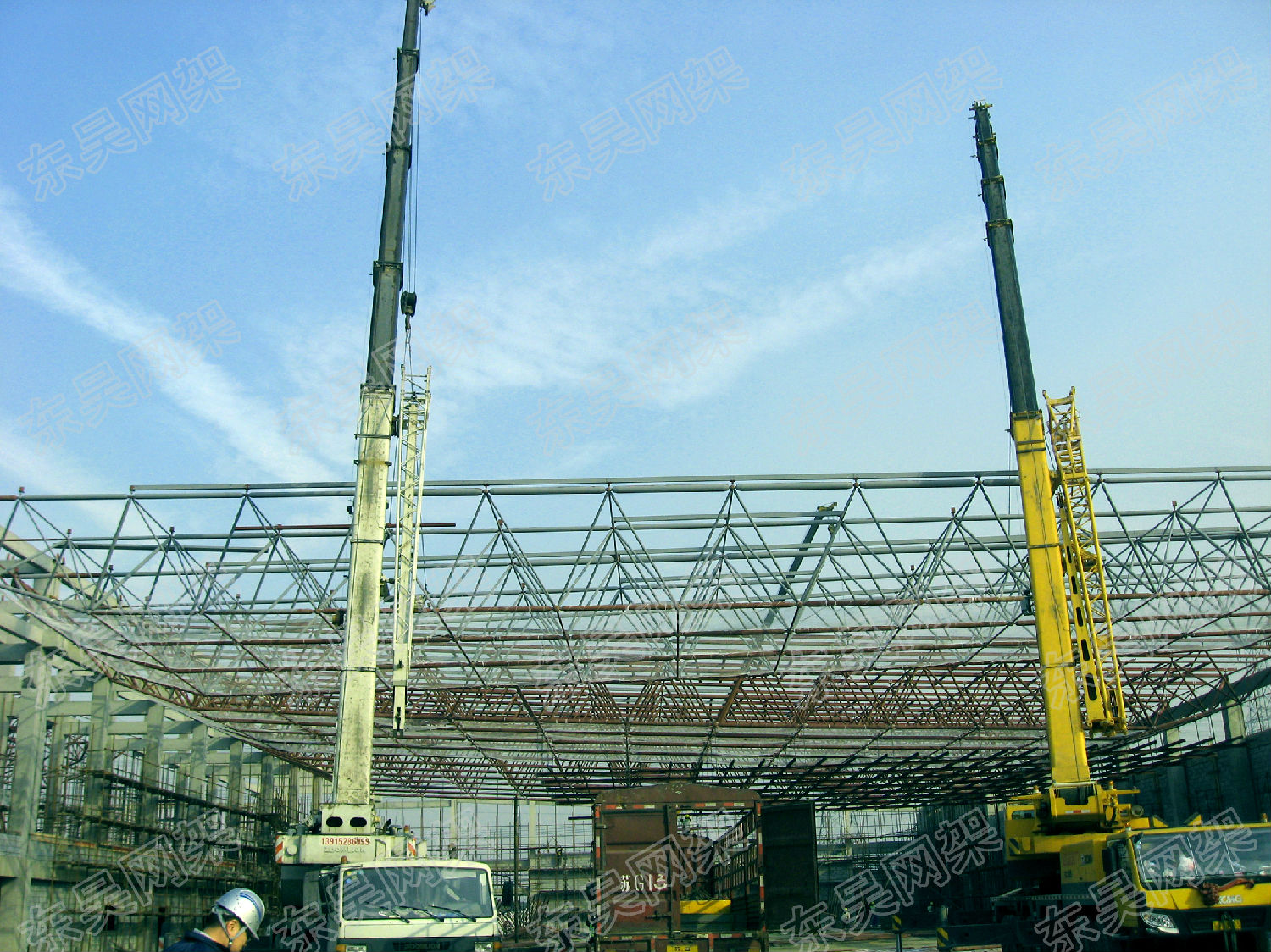

為了趕網架工期兩臺吊機同時推進
